Накатки, метчики и плашки — инструмент для нарезания резьбы и нанесения узоров

Накатки — это категория специализированного ручного и механизированного инструмента, предназначенного для нарезания резьбы, нанесения рифленых узоров и декоративной обработки металлических поверхностей. В ювелирном производстве, приборостроении и точной металлообработке накатки, метчики и плашки являются незаменимыми инструментами для создания резьбовых соединений, декоративных насечек и текстур на металлических изделиях. Правильно подобранный инструмент обеспечивает точность резьбы, чистоту профиля и долговечность соединения.

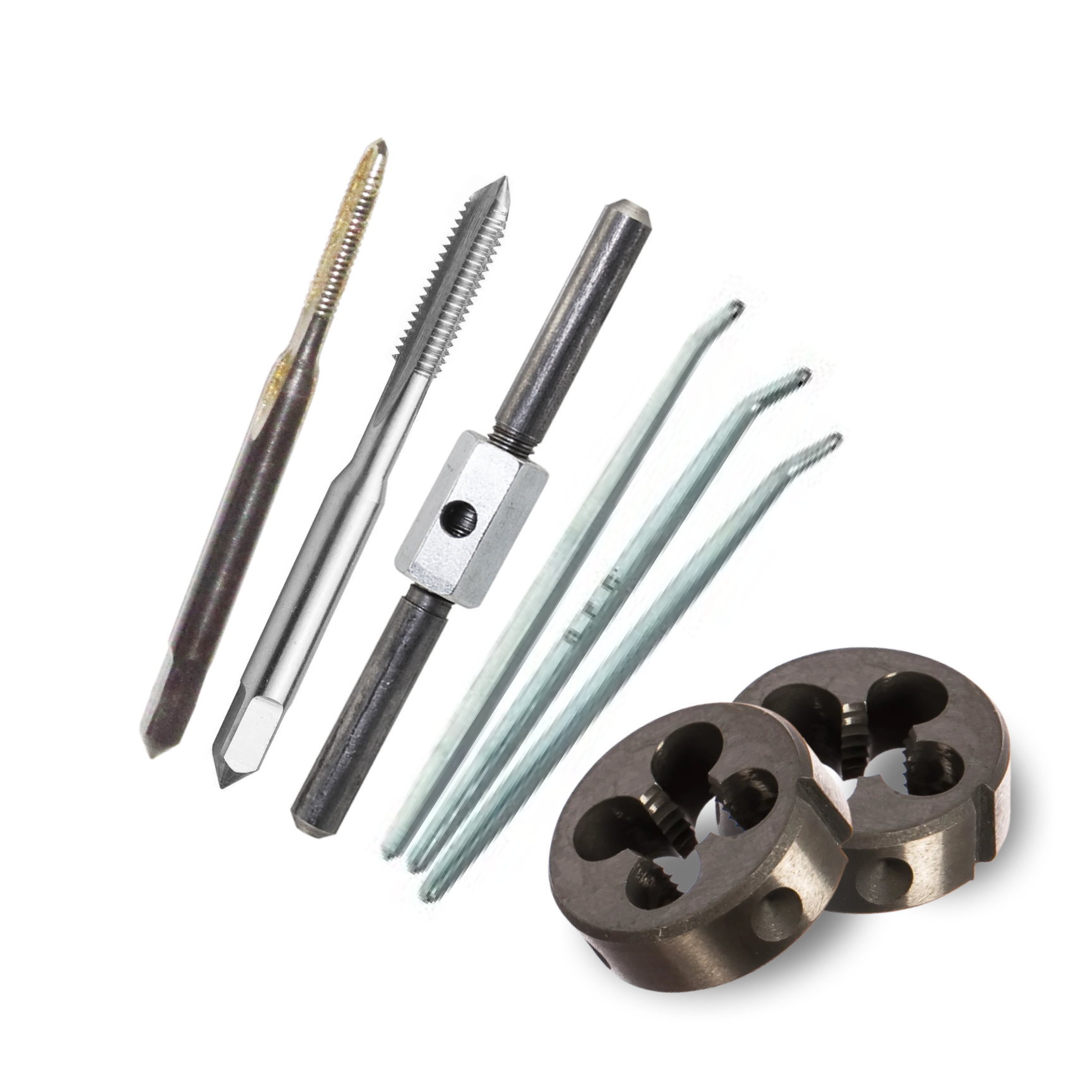

Основные типы инструмента категории

Ассортимент категории охватывает три ключевых направления обработки металла:

• Метчики: Инструмент для нарезания внутренней резьбы в предварительно просверленных отверстиях. Изготавливаются из высококачественной инструментальной стали с закалкой. Включают черновые, получистовые и чистовые метчики для поэтапного нарезания резьбы. Представлены в комплектах по 2 штуки для последовательной обработки.
• Плашки: Инструмент для нарезания наружной резьбы на стержнях, болтах и цилиндрических заготовках. Круглые плашки (лерки) устанавливаются в плашкодержатель и обеспечивают точное формирование резьбового профиля. Применяются для создания резьбовых соединений в ювелирных изделиях и精密чных механизмах.
• Мелиграфы: Специализированный инструмент для нанесения декоративных линейных узоров, насечек и гравировки на металлические поверхности. Используются в художественной обработке металла, ювелирном деле и создании декоративных элементов.

Метчики: типы и применение

Метчики являются основным инструментом для создания внутренней резьбы. В ассортименте представлены метчики различных диаметров и шагов резьбы:

• Метчики малого диаметра (0,8–1,2 мм): Для нарезания резьбы в миниатюрных отверстиях ювелирных изделий, часовых механизмов и精密чных приборов. Требуют особой аккуратности и использования смазки.
• Метчики среднего диаметра (1,4–2,0 мм): Универсальный размер для большинства ювелирных и приборостроительных задач. Применяются для нарезания резьбы в креплениях, оправках и соединительных элементах.
• Комплекты метчиков: Поставляются по 2 штуки (черновой и чистовой) для поэтапного нарезания резьбы. Черновой метчик формирует основной профиль, чистовой — калибрует и улучшает качество резьбы.
• Метрическая резьба: Стандартная резьба с метрическим шагом (например, 0,25 мм, 0,35 мм, 0,4 мм). Наиболее распространенный тип в ювелирном производстве и приборостроении.

Плашки: типы и применение

Плашки (лерки) используются для нарезания наружной резьбы на цилиндрических заготовках:

• Круглые плашки: Стандартный тип с круглым профилем и центральным отверстием. Устанавливаются в плашкодержатель и обеспечивают равномерное нарезание резьбы по всей окружности.
• Плашки малого диаметра (0,9–1,6 мм): Для нарезания резьбы на тонких стержнях и проволоке. Применяются в ювелирном производстве для создания резьбовых соединений миниатюрных деталей.
• Плашки среднего диаметра (1,8–2,0 мм): Универсальный размер для большинства задач. Используются для нарезания резьбы на болтах, шпильках и соединительных элементах.
• Плашки с метрической резьбой: Стандартный шаг резьбы (0,25 мм, 0,35 мм, 0,4 мм) для совместимости с метрическими гайками и болтами.

Мелиграфы: декоративная обработка

Мелиграфы — это специализированный инструмент для нанесения декоративных узоров:

• Линейные мелиграфы: Для нанесения параллельных линий, насечек и гравировки на плоских и криволинейных поверхностях.
• Фигурные мелиграфы: Для создания сложных декоративных узоров, орнаментов и текстур.
• Применение: Художественная обработка металла, создание декоративных элементов ювелирных изделий, нанесение фирменных знаков и маркировки.

Ключевые характеристики при выборе инструмента

1. Диаметр резьбы: Определяет размер отверстия (для метчиков) или стержня (для плашек). В ассортименте представлены диаметры от 0,8 мм до 2,0 мм и более.
2. Шаг резьбы: Расстояние между витками резьбы. Стандартные метрические шаги: 0,25 мм, 0,35 мм, 0,4 мм. Мелкий шаг обеспечивает более прочное соединение, крупный — быстрее нарезается.
3. Номер насечки (для мелиграфов): Определяет частоту и глубину наносимых линий. Мелкая насечка для деликатных узоров, крупная — для выраженных текстур.
4. Материал инструмента: Высокоуглеродистая инструментальная сталь с закалкой 60–65 HRC обеспечивает твердость и долговечность режущих кромок.
5. Количество в комплекте: Метчики часто поставляются комплектами по 2 штуки (черновой и чистовой) для поэтапного нарезания резьбы.
6. Тип резьбы: Метрическая (стандартная), дюймовая, трапецеидальная. Для ювелирных работ преимущественно используется метрическая резьба.
7. Направление резьбы: Правая (стандартная) или левая. Большинство инструмента нарезает правую резьбу.

Области применения

• Ювелирное производство: Нарезание резьбы в креплениях, оправках, застежках и соединительных элементах украшений. Нанесение декоративных насечек мелиграфами.
• Часовое дело: Создание резьбовых соединений в часовых механизмах, нарезание резьбы в миниатюрных деталях.
• Приборостроение: Нарезание резьбы в精密чных деталях приборов, создание резьбовых соединений для сборки.
• Зуботехнические лаборатории: Нарезание резьбы в элементах зубных протезов и ортодонтических конструкций.
• Художественная обработка металла: Нанесение декоративных узоров, насечек и гравировки мелиграфами.
• Реставрация: Восстановление резьбовых соединений в антикварных изделиях, нанесение декоративных элементов.
• Металлообработка: Нарезание резьбы на болтах, шпильках и других крепежных элементах.

Преимущества профессионального инструмента

• Точность резьбы: Качественные метчики и плашки обеспечивают точный профиль резьбы, соответствующий стандартам, что гарантирует надежное соединение.
• Долговечность: Инструмент из закаленной инструментальной стали выдерживает сотни циклов нарезания без затупления.
• Чистота профиля: Правильная геометрия режущих кромок обеспечивает гладкую поверхность резьбы без заусенцев и дефектов.
• Универсальность: Комплект метчиков и плашек различных диаметров закрывает большинство задач нарезания резьбы.
• Декоративные возможности: Мелиграфы позволяют создавать уникальные узоры и текстуры, повышающие художественную ценность изделий.
• Экономичность: Качественный инструмент снижает процент брака и необходимость повторной обработки.

Рекомендации по выбору инструмента

• Для ювелирных работ: Используйте метчики и плашки малого диаметра (0,8–1,6 мм) с мелким шагом резьбы (0,25–0,35 мм). Обязательно применяйте смазку для предотвращения поломки инструмента.
• Для приборостроения: Выбирайте метчики среднего диаметра (1,4–2,0 мм) в комплектах по 2 штуки для качественного нарезания резьбы.
• Для декоративной обработки: Мелиграфы с различной частотой насечки позволяют создавать разнообразные узоры и текстуры.
• Для твердых металлов: Используйте метчики и плашки из высококачественной стали с повышенной твердостью. Обязательно применяйте смазочно-охлаждающую жидкость.
• Для массового производства: Приобретайте комплекты инструмента одного диаметра для замены изношенных метчиков и плашек.

Техника нарезания резьбы метчиком

1. Подготовка отверстия: Просверлите отверстие диаметром, соответствующим внутреннему диаметру резьбы (например, для резьбы М2 с шагом 0,4 мм — отверстие 1,6 мм).
2. Закрепление заготовки: Надежно зафиксируйте деталь в тисках. Отверстие должно быть перпендикулярно поверхности.
3. Установка метчика: Вставьте метчик в вороток (метчикодержатель) и установите перпендикулярно отверстию.
4. Начало нарезания: Начните вращать метчик по часовой стрелке с легким нажимом. Первые 2–3 оборота — самые важные для правильного направления.
5. Применение смазки: Обязательно используйте смазку (масло, специальную пасту) для снижения трения и предотвращения поломки метчика.
6. Постепенное вращение: После каждого полного оборота поверните метчик на пол-оборота назад для ломки стружки. Это предотвращает заклинивание.
7. Контроль перпендикулярности: Периодически проверяйте, что метчик идет строго вертикально. Перекос приводит к поломке инструмента.
8. Завершение: После прохождения метчика через отверстие выверните его против часовой стрелки.
9. Чистовой метчик: Если используется комплект, повторите процесс чистовым метчиком для калибровки резьбы.

Техника нарезания резьбы плашкой

1. Подготовка стержня: Диаметр стержня должен соответствовать наружному диаметру резьбы. Снимите фаску на конце стержня для облегчения входа плашки.
2. Закрепление плашки: Установите плашку в плашкодержатель и зафиксируйте винтами.
3. Начало нарезания: Приложите плашку к торцу стержня перпендикулярно оси. Начните вращать по часовой стрелке с легким нажимом.
4. Применение смазки: Обильно смазывайте место нарезания маслом или специальной пастой.
5. Постепенное вращение: После каждого полного оборота поверните плашку на пол-оборота назад для ломки стружки.
6. Контроль направления: Следите, чтобы плашка шла строго по оси стержня. Перекос приводит к некачественной резьбе.
7. Завершение: После нарезания резьбы на нужную длину выверните плашку против часовой стрелки.
8. Проверка качества: Проверьте резьбу калибром или соответствующей гайкой для контроля качества.

Техника работы с мелиграфами

• Подготовка поверхности: Очистите и отполируйте поверхность перед нанесением узора. Убедитесь, что она ровная и без дефектов.
• Разметка: Нанесите разметку будущего узора с помощью чертилки или маркера.
• Фиксация заготовки: Надежно закрепите деталь в тисках или на рабочем столе.
• Нанесение узора: Держите мелиграф под углом 45–60° к поверхности. Двигайте инструмент равномерно с одинаковым усилием.
• Контроль глубины: Регулируйте давление для контроля глубины насечки. Слишком сильное давление может повредить поверхность.
• Последовательность: Наносите узор последовательно, линия за линией, соблюдая равномерность интервалов.

Типичные ошибки при нарезании резьбы

• Неправильный диаметр отверстия: Слишком маленькое отверстие приводит к поломке метчика, слишком большое — к некачественной резьбе.
• Отсутствие смазки: Нарезание резьбы без смазки вызывает перегрев, быстрый износ инструмента и поломку метчика.
• Перекос метчика: Неперпендикулярная установка приводит к поломке инструмента и некачественной резьбе.
• Слишком сильный нажим: Чрезмерное давление ломает метчик, особенно малого диаметра.
• Отсутствие обратного вращения: Без периодического выворачивания метчика стружка забивает канавки и вызывает заклинивание.
• Использование тупого инструмента: Затупившийся метчик или плашка требуют большего усилия, дают некачественную резьбу и ломаются.
• Неправильный выбор шага резьбы: Несоответствие шага резьбы метчика и плашки делает соединение невозможным.
• Нарезание резьбы в закаленном металле: Обычные метчики не могут нарезать резьбу в закаленной стали. Требуются специализированные инструменты.

Уход и хранение инструмента

• Очистка после работы: После каждого использования очищайте метчики и плашки от стружки и смазки. Используйте латунную щетку и растворитель.
• Смазка для хранения: Наносите тонкий слой масла на режущие кромки для предотвращения коррозии.
• Правильное хранение: Храните инструмент в специальном органайзере или футляре. Каждый метчик и плашка должны лежать отдельно, не касаясь друг друга.
• Защита от ударов: Метчики и плашки хрупкие из-за высокой твердости. Падение может привести к поломке режущих кромок.
• Контроль износа: Регулярно осматривайте режущие кромки. При затуплении или повреждении замените инструмент.
• Маркировка: Храните инструмент в подписанных отделениях для быстрого поиска нужного диаметра и шага резьбы.
• Защита от влаги: Храните в сухом месте. Влажность вызывает коррозию и снижает срок службы инструмента.

Техника безопасности

• Защита глаз: Всегда используйте защитные очки. При поломке метчика осколки могут отлететь на высокой скорости.
• Крепление заготовки: Надежно фиксируйте деталь в тисках. Никогда не держите заготовку рукой при нарезании резьбы.
• Осторожность с метчиками малого диаметра: Тонкие метчики (менее 2 мм) очень хрупкие. Работайте аккуратно, без чрезмерного усилия.
• Использование смазки: Смазка снижает трение и риск поломки инструмента, а также защищает руки от порезов стружкой.
• Правильное направление вращения: Вращайте метчик и плашку только по часовой стрелке (для правой резьбы). Обратное вращение только для ломки стружки.
• Контроль усилия: При ощущении сопротивления остановитесь и проверьте причину. Продолжение работы с усилием ломает инструмент.
• Утилизация сломанных метчиков: Сломанные метчики очень острые. Собирайте их в специальный контейнер.
• Защита рук: Используйте перчатки при работе с острыми кромками деталей, но избегайте свободных перчаток при работе с вращающимся инструментом.

Смазочно-охлаждающие жидкости для нарезания резьбы

Правильный выбор смазки критически важен для качества резьбы и долговечности инструмента:

• Для черных металлов: Используйте специальные масла для нарезания резьбы или машинное масло.
• Для цветных металлов: Применяйте керосин или специальные смазки для алюминия и меди.
• Для нержавеющей стали: Используйте специализированные пасты с высоким содержанием серы и хлора.
• Для ювелирных работ: Применяйте легкие масла или специальные ювелирные смазки, не оставляющие следов на драгоценных металлах.
• Универсальные смазки: Подходят для большинства задач, но уступают специализированным составам по эффективности.

Профессиональный подбор инструмента для нарезания резьбы

Правильный выбор метчиков, плашек и мелиграфов зависит от типа обрабатываемого материала, требуемого диаметра и шага резьбы, объемов производства и специфики задач. Наши специалисты помогут подобрать оптимальный набор инструмента для ваших задач — от базового комплекта для начинающего ювелира до профессионального арсенала для серийного производства. Мы проконсультируем по диаметрам, шагам резьбы, материалу инструмента и сопутствующим материалам (смазка, плашкодержатели, воротки), чтобы вы получили максимальное качество резьбы при минимальном расходе инструмента. Для сложных задач предлагаем подбор полной гаммы диаметров для выполнения всех этапов работы.
