Запчасти

Запчасти для роторных галтовок — оригинальные комплектующие CF18, ECO-mini, Eco-Maxi

Запчасти для роторных галтовок — это оригинальные комплектующие и расходные материалы, разработанные специально для оборудования галтовочной обработки. В категории представлены все критически важные узлы и компоненты для роторных галтовок серий CF18, ECO-mini dry, Eco-Maxi: уплотнения манжетные, рабочие контейнеры, модули привода, модули подачи технологической жидкости, шланги, сальники, диски, валы приводные, монтажные пластины, крышки контейнеров, сетки сливные и ремни зубчатые. Использование оригинальных запчастей гарантирует стабильную работу оборудования, сохранение параметров галтовочного процесса и максимальный срок службы дорогостоящих машин. Своевременная замена изношенных компонентов предотвращает аварийные простои производства и обеспечивает неизменно высокое качество обработки деталей.

Основные категории запчастей для галтовок

Ассортимент категории охватывает все критически важные узлы и компоненты роторных галтовок:

• Уплотнения манжетные: Специализированные уплотнительные элементы различных размеров (30x40x7, 30x42x7, 30x52x7 HMS5 V, 60x80x8) для герметизации вращающихся узлов. Предотвращают утечки технологической жидкости и абразивной среды. Изготавливаются из износостойких материалов (NBR, CR — хлоропреновая резина).
• Рабочие контейнеры: Сменные контейнеры объемом 18 литров для различных процессов галтования. Модель PF18C — для сухого процесса с зазором 0,05 мм. Модель PF18MO — для мокрого процесса с нулевым зазором. Модель PF18M — для мокрого процесса с зазором 0,4 мм. Конструкция контейнера определяет тип обработки и качество финишной поверхности деталей.
• Модули привода: Электродвигатели для роторных галтовок. Модуль привода 230 V ECO-mini dry (E002-01-008) для стандартной сети. Модуль привода 115V ECO-mini dry (E002-01-009) для сетей 115 В. Обеспечивают вращение рабочего контейнера с заданной скоростью.
• Модули подачи технологической жидкости: Насосные модули для дозированной подачи СОЖ и абразивной суспензии в рабочую камеру. Модель ECO для Eco-maxi и Eco-mini duo (230 V) E006-03-005. Обеспечивают равномерное распределение жидкости в процессе мокрой галтовки.

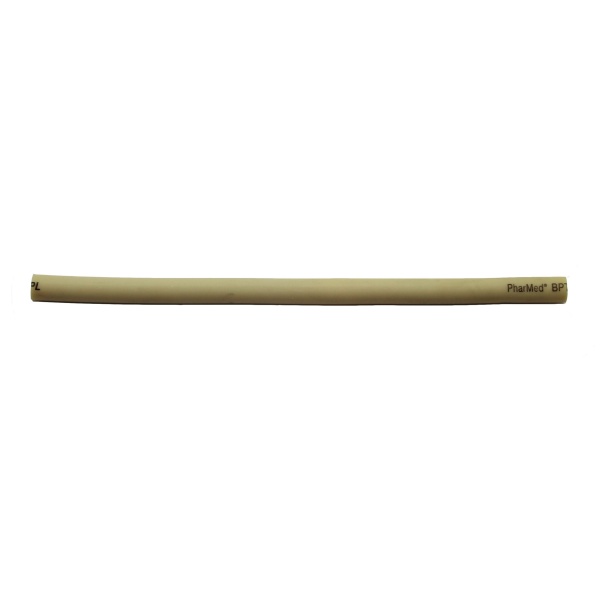

• Шланги: Специализированные шланги для различных систем галтовки. Шланг PU для помпы дозатора 7-20л (E009-03-007) для подачи технологической жидкости. Шланг для сточных вод CF18 (E018-03-017) для отвода отработанной жидкости.
• Сальники (манжеты армированные): Уплотнительные элементы для валов и вращающихся узлов. Модель TC 80x110x10 NBR70 — армированная манжета из нитрильного каучука. Предотвращают утечки и защищают подшипники от попадания абразива.

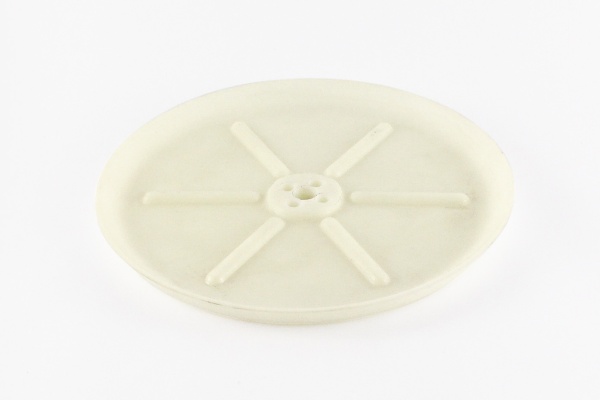

• Диски: Рабочие диски галтовок. Диск ECO-mini dry для сухого процесса галтования. Обеспечивают равномерное распределение абразивной среды в контейнере.
• Валы приводные: Валы для передачи вращения от двигателя к рабочему контейнеру. Комплект с сальником Eco-Maxi (E006-01-014). Критически важный элемент для передачи крутящего момента.

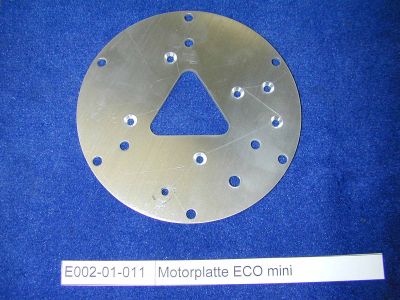

• Монтажные пластины: Пластины для крепления двигателя к корпусу галтовки. Монтажная пластина двигателя ECO-mini (E002-01-011). Обеспечивают точное позиционирование двигателя.
• Крышки контейнеров: Верхние крышки рабочих контейнеров. Крышка CF18 без ребра с круглым профилем. Обеспечивают герметичность рабочей камеры.
• Сетки сливные: Сетки круглой формы для сливного отверстия диска. Сетка CF18/50 wet (E018-01-020). Предотвращают попадание абразивных гранул в систему слива.
• Ремни зубчатые: Ремни для передачи вращения от двигателя к контейнеру. Ремень CF18/50. Обеспечивают синхронное вращение без проскальзывания.

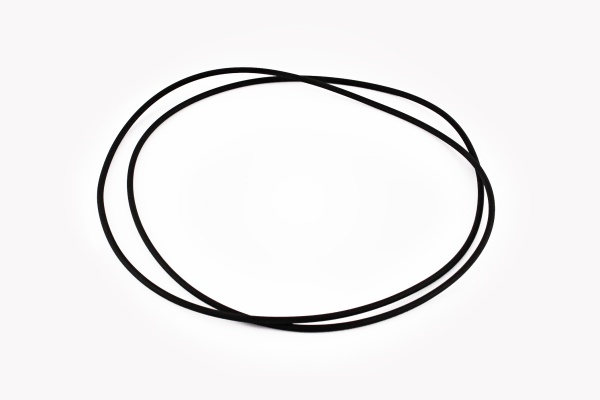

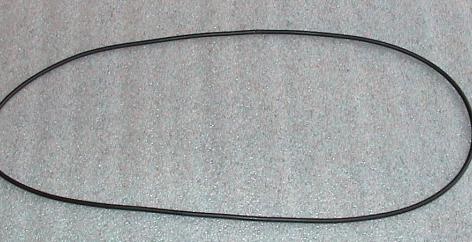

• Кольца уплотнительные: Кольца для герметизации соединений. Кольцо уплотнительное верхней крышки CF18 (E018-31-006). Предотвращают утечки в местах соединений.
• Ребра: Ребра для рабочих контейнеров. Ребра Пп для улучшения перемешивания абразивной среды в контейнере.

Совместимость запчастей с моделями галтовок

Каждая запчасть разработана для конкретных моделей оборудования:

• Для галтовок CF18: Рабочие контейнеры PF18C, PF18MO, PF18M; уплотнение манжетное верхней крышки CF18; верхняя крышка контейнера CF18; сетка сливная CF18/50 wet; ремень зубчатый CF18/50; шланг для сточных вод CF18.
• Для галтовок CF5: Уплотнение манжетное CF5 60x80x8; уплотнение манжетное CR 30x52x7 HMS5 V.
• Для галтовок ECO-mini dry: Модуль привода 230 V (E002-01-008); модуль привода 115V (E002-01-009); диск ECO-mini dry; монтажная пластина двигателя ECO-mini (E002-01-011).
• Для галтовок Eco-Maxi и Eco-mini duo: Модуль подачи технологической жидкости ECO (E006-03-005); вал приводной и сальник Eco-Maxi (E006-01-014).
• Универсальные: Шланг PU для помпы дозатора 7-20л; сальник TC 80x110x10 NBR70; уплотнения манжетные 30x40x7, 30x42x7.

Ключевые характеристики при подборе запчастей

1. Модель галтовки: Точное наименование модели (CF18, CF5, ECO-mini dry, Eco-Maxi, Eco-mini duo). Конструктивные особенности запчастей строго специфицированы под конкретные модели.
2. Артикул запчасти: Оригинальный артикул производителя (например, E009-03-007, E018-31-006, E002-01-008, E006-03-005). Наиболее надежный способ идентификации нужного компонента.
3. Тип процесса: Сухой или мокрый процесс галтования. Контейнеры PF18C для сухого процесса, PF18MO и PF18M — для мокрого.
4. Размеры уплотнений: Точные размеры манжет (30x40x7, 30x42x7, 30x52x7, 60x80x8, 80x110x10). Несоответствие размеров приводит к утечкам.
5. Материал уплотнений: NBR (нитрильный каучук) — для масел и воды, CR (хлоропрен) — для агрессивных сред. Выбор зависит от типа технологической жидкости.
6. Напряжение питания: Для модулей привода — 230 V или 115 V. Должно соответствовать сети предприятия.
7. Объем контейнера: Стандартный объем 18 литров для моделей PF18.
8. Зазор в контейнере: 0,05 мм (PF18C), 0 мм (PF18MO), 0,4 мм (PF18M). Определяет интенсивность обработки.
9. Длина шланга: Для шланга PU — диапазон 7-20 литров для помпы дозатора.

Признаки необходимости замены компонентов

• Уплотнения и манжеты: Появление утечек технологической жидкости или абразивной суспензии. Визуальный износ, трещины, потеря эластичности.
• Рабочие контейнеры: Деформация, трещины, износ внутренней поверхности. Нарушение герметичности.
• Модули привода: Снижение мощности, перегрев, посторонние звуки, невозможность достичь заданных оборотов.
• Модули подачи жидкости: Неравномерная подача СОЖ, снижение давления, посторонние звуки в насосе.
• Шланги: Трещины, вздутия, видимые повреждения, утечки жидкости.
• Сальники: Утечки масла или жидкости в области вала. Визуальный износ рабочей кромки.
• Диски: Износ рабочей поверхности, деформация, нарушение балансировки.
• Валы приводные: Люфт, биение, посторонние звуки при вращении.
• Ремни зубчатые: Износ зубьев, трещины, проскальзывание, посторонние звуки.
• Сетки сливные: Засорение, повреждение ячеек, нарушение фильтрации.

Преимущества использования оригинальных запчастей

• Гарантия совместимости: Все компоненты разработаны и протестированы производителем для конкретных моделей галтовок. Идеальная посадка и точное соответствие параметров исключают риск повреждения оборудования.
• Сохранение гарантии: Использование неоригинальных запчастей может привести к снятию оборудования с гарантийного обслуживания.
• Стабильность процесса: Сертифицированные компоненты обеспечивают воспроизводимость параметров галтовки от цикла к циклу.
• Долговечность: Материалы, используемые в оригинальных запчастях, рассчитаны на работу в условиях интенсивного абразивного износа и химического воздействия.
• Безопасность: Оригинальные электрические компоненты гарантируют отсутствие рисков короткого замыкания и перегрева.
• Техническая поддержка: При использовании оригинальных запчастей производитель оказывает полную техническую поддержку и консультации по установке.
• Предсказуемый ресурс: Оригинальные запчасти имеют известный ресурс работы, что позволяет планировать профилактическое обслуживание.

Рекомендации по подбору запчастей

• Для планового ТО: Заменяйте уплотнения и манжеты согласно регламенту производителя, даже при отсутствии видимых признаков износа.
• Для смены типа обработки: При переходе с сухого на мокрый процесс замените контейнер PF18C на PF18MO или PF18M.
• При утечках: Немедленно замените уплотнения и сальники в месте утечки. Работа с утечками приводит к повреждению других узлов.
• При снижении производительности: Проверьте состояние ремня зубчатого, модуля привода и модуля подачи жидкости.
• Для разных сетей: Выбирайте модуль привода с напряжением, соответствующим вашей сети (230 V или 115 V).
• При закупке комплекта: Приобретайте уплотнения, ремни и сальники комплектом для одновременной замены всех изнашиваемых элементов.

Технология замены основных компонентов

1. Подготовка: Отключите галтовку от сети. Слейте технологическую жидкость и абразивную среду из рабочего контейнера.
2. Демонтаж: Снимите защитные кожухи. Отсоедините шланги и электрические разъемы. Демонтируйте заменяемый узел согласно инструкции производителя.
3. Очистка: Очистите посадочные места от старой смазки, загрязнений и остатков уплотнений.
4. Установка: Установите новую запчасть, соблюдая ориентацию и момент затяжки. Для уплотнений используйте подходящую смазку.
5. Сборка: Соберите узел в обратном порядке. Подсоедините шланги и электрические разъемы.
6. Тестовый запуск: Запустите галтовку на холостом ходу. Проверьте отсутствие утечек, посторонних звуков и вибрации.
7. Контроль параметров: Убедитесь, что все параметры работы соответствуют номинальным значениям.

Типичные ошибки при замене запчастей

• Неправильный подбор модели: Установка несовместимой запчасти приводит к поломке оборудования и риску для оператора.
• Игнорирование ориентации уплотнений: Неправильная установка манжеты приводит к мгновенной утечке.
• Нарушение момента затяжки: Перетяжка крепежа деформирует детали, недотяжка — приводит к ослаблению соединений.
• Использование неоригинальных аналогов: Дешевые заменители часто не соответствуют точности оригинала и снижают качество работы.
• Отсутствие смазки при сборке: Сборка уплотнений без смазки приводит к повреждению рабочей кромки при монтаже.
• Игнорирование обкатки: После замены критических компонентов необходимо провести обкатку на холостом ходу перед полноценной работой.
• Замена только одного компонента из пары: При износе одного уплотнения рекомендуется заменить все уплотнения в узле.
• Работа под напряжением: Замена электрических компонентов без отключения питания опасна для жизни.

Уход и хранение запчастей

• Условия хранения: Храните запасные части в оригинальной упаковке в сухом, чистом помещении при комнатной температуре (15-25°C).
• Защита уплотнений от старения: Резиновые уплотнения храните вдали от прямых солнечных лучей, озона и источников тепла. Срок хранения резиновых изделий ограничен.
• Защита от влаги: Электрические компоненты (модули привода, модули подачи) храните в герметичной упаковке с силикагелем.
• Защита от механических повреждений: Храните детали так, чтобы они не контактировали друг с другом и не деформировались.
• Маркировка: Храните запчасти в подписанных отделениях с указанием артикула и модели оборудования.
• Ротация запасов: Используйте принцип FIFO (первым пришел — первым ушел) для предотвращения старения резиновых компонентов.
• Контроль срока годности: Резиновые уплотнения имеют ограниченный срок хранения (обычно 3-5 лет). Проверяйте дату производства перед установкой.

Техника безопасности при замене запчастей

• Отключение от сети: Перед любыми работами по замене запчастей обязательно отключите оборудование от электросети и заблокируйте пусковые устройства.
• Слив жидкости: Перед заменой контейнера, шлангов или уплотнений полностью слейте технологическую жидкость и абразивную среду.
• Средства индивидуальной защиты: При работе с компонентами, контактировавшими с химическими растворами, используйте химически стойкие перчатки, защитные очки и спецодежду.
• Вентиляция: Обеспечьте adequate вентиляцию рабочего помещения при работе с компонентами, загрязненными химическими растворами.
• Использование оригинальных инструментов: Применяйте только подходящий инструмент для замены запчастей. Неправильный инструмент может повредить компоненты.
• Проверка после замены: После установки новой запчасти проведите тестовый запуск для проверки работоспособности и отсутствия утечек.
• Квалификация персонала: Работы по замене электрических компонентов должен выполнять квалифицированный персонал с группой допуска по электробезопасности.
• Утилизация: Отработанные запчасти, особенно содержащие масло и химикаты, утилизируйте в соответствии с экологическими нормами.

Сравнение основных категорий запчастей

Профилактика поломок галтовок

Регулярное техническое обслуживание значительно снижает риск внезапных поломок и продлевает срок службы оборудования:

• Ежедневный осмотр: Проверка отсутствия утечек, посторонних звуков и вибрации
• Еженедельное обслуживание: Очистка контейнера, проверка уровня жидкости
• Ежемесячная проверка: Осмотр уплотнений, ремней, шлангов
• Ежеквартальное ТО: Замена уплотнений по регламенту, проверка электрических соединений
• Ежегодное обслуживание: Полная диагностика, замена изношенных компонентов, калибровка
• Ведение журнала ТО: Фиксация всех работ и замен для планирования будущих обслуживаний

Экономическая эффективность использования оригинальных запчастей

Несмотря на более высокую стоимость по сравнению с неоригинальными аналогами, оригинальные запчасти обеспечивают лучшую экономику процесса за счет:

• Большего ресурса: Оригинальные компоненты выдерживают больше циклов работы до износа
• Меньшего брака: Стабильное качество запчастей снижает процент дефектных деталей после галтовки
• Отсутствия простоев: Предсказуемый срок службы компонентов позволяет планировать замену без аварийных остановок
• Сохранения гарантии: Избегание costly ремонта оборудования из-за использования несовместимых компонентов
• Оптимальной работы: Точно изготовленные запчасти обеспечивают максимальную эффективность галтовки
• Снижения расхода абразива: Правильная работа оборудования снижает перерасход абразивных материалов

Профессиональная поддержка и оперативная поставка запчастей

Отсутствие нужной запчасти может парализовать работу всего участка галтовочной обработки. Мы понимаем критичность сроков для производственных предприятий, поэтому поддерживаем складской запас наиболее востребованных оригинальных компонентов: уплотнений манжетных, рабочих контейнеров PF18C/PF18MO/PF18M, модулей привода 230V и 115V, модулей подачи технологической жидкости, шлангов, сальников, дисков, валов, монтажных пластин, крышек, сеток и ремней. Наши технические специалисты, прошедшие обучение у производителя, помогут быстро идентифицировать необходимую деталь по модели оборудования или фотографии, проконсультируют по вопросам установки и настройки, а также обеспечат оперативную отгрузку, чтобы ваше производство работало без сбоев. Для сложных случаев мы предлагаем удаленную диагностику и выезд сервисного инженера.
