Вибрационные галтовки кругового типа (чашеобразные и тороидальные)
Вибрационные галтовки кругового типа (также известные как чашеобразные или тороидальные виброгалтовки) — это наиболее популярный и технологичный вид оборудования для массовой финишной обработки деталей. Их рабочая камера выполнена в форме кольца (тора) или круглой чаши, что обеспечивает непрерывное круговое (спиральное) движение абразивной среды и изделий. Такая конструкция гарантирует бережное воздействие на детали сложной геометрии, исключая их жесткое столкновение друг с другом, и позволяет легко интегрировать системы автоматической сепарации.
Принцип работы и особенности конструкции
В основе машины лежит мощный вибродвигатель с дебалансными грузами, установленный в центре или под дном рабочей чаши. При включении он передает высокочастотные колебания на тороидальную камеру. Заполненная галтовочными телами, деталями и компаундом среда начинает двигаться по круговой траектории, одновременно медленно продвигаясь вдоль кольца. Абразивные чипсы непрерывно «обтекают» каждую деталь, снимая заусенцы, скругляя кромки и шлифуя поверхность. По завершении цикла детали и наполнитель можно быстро разделить, не останавливая процесс вручную.
Ключевые преимущества круговых виброгалтовок

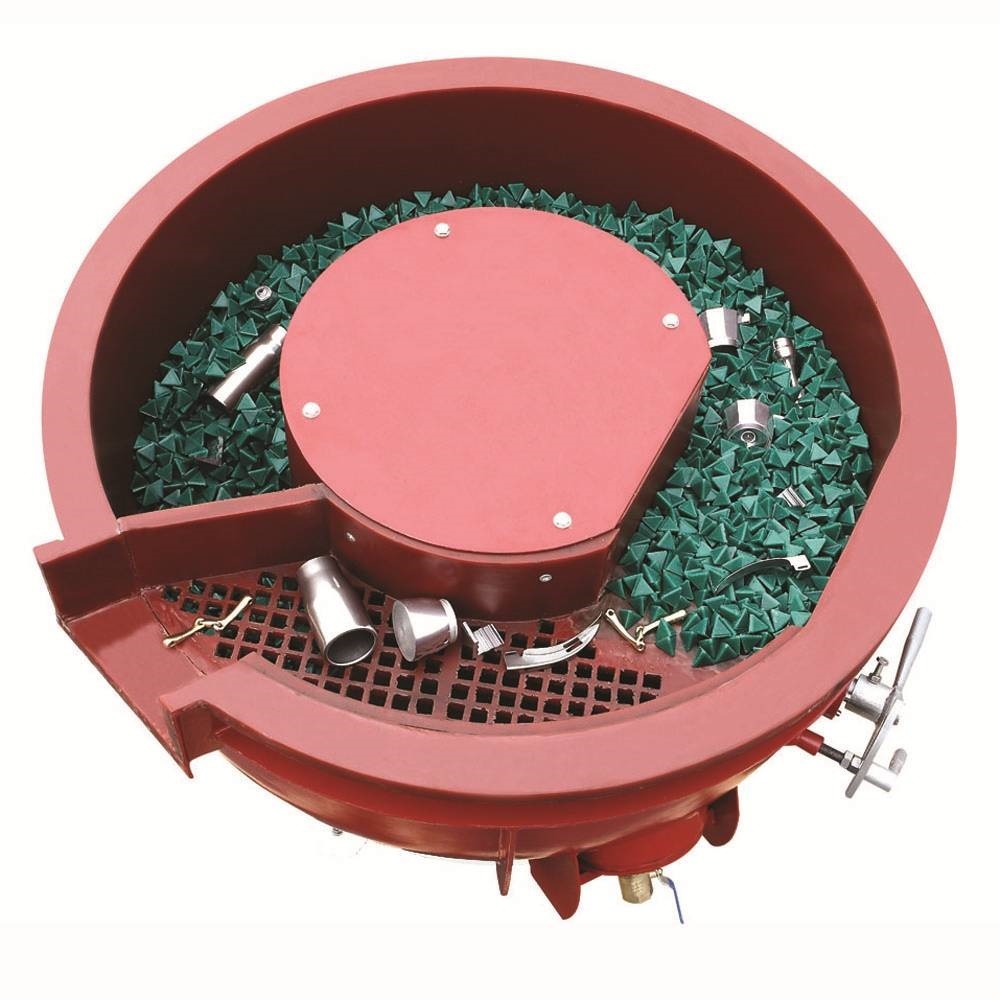

- Встроенная система сепарации: Большинство моделей оснащаются внутренним виброситом или люком выгрузки. По окончании цикла абразив просыпается сквозь сито в нижний бункер, а готовые детали остаются в чаше (или наоборот), что экономит часы ручной работы.
- Бережная обработка сложных деталей: Круговая траектория предотвращает сцепление и заклинивание изделий сложной формы (в отличие от длинномерных деталей в корытных машинах).
- Равномерность воздействия: Непрерывная циркуляция среды гарантирует, что каждая деталь в партии получит одинаковую обработку со всех сторон.
- Компактность и эргономика: Круглая форма чаши занимает меньше производственной площади по сравнению с прямоугольными корытными установками аналогичного объема.
- Универсальность процессов: Подходят как для агрессивной мокрой обдирки, так и для деликатной сухой полировки с использованием органических наполнителей.
Модификации и дополнительные опции
- Галтовки с инвертором (частотным преобразователем): Позволяют плавно регулировать частоту и амплитуду вибраций. Это критически важно для подбора оптимального режима: агрессивного для снятия окалины или деликатного для финишной полировки хрупких деталей.
- Машины с шумозащитной крышкой: Оснащаются звукоизолирующим куполом из полиуретана или композитных материалов. Снижают уровень шума на 15–20 дБ, позволяя устанавливать оборудование непосредственно в цехах рядом с другими станками без нарушения норм охраны труда.
- Установки с помпой и дозатором: Имеют встроенную систему циркуляции и автоматической подачи рабочей жидкости с компаундом, что обеспечивает стабильность химического состава среды на протяжении всего цикла.
Области применения
Тороидальные виброгалтовки являются стандартом в отраслях, где требуется высокое качество поверхности при больших объемах производства:
- Точное машиностроение и автопром: обработка шестерен, клапанов, кронштейнов, деталей топливной аппаратуры после ЧПУ-обработки.
- Литье под давлением: удаление облоя и скругление кромок на алюминиевых и цинковых отливках (корпуса двигателей, редукторов).
- Производство фурнитуры и замков: полировка и сатинирование ручек, петель, корпусов замков перед гальваническим покрытием.
- Медицинский инструментарий: финишная доводка хирургических зажимов, иглодержателей и ортопедических компонентов.
- 3D-печать металлом: сглаживание шероховатости и удаление остатков поддержек с напечатанных деталей сложной топологии.
Как выбрать круговую виброгалтовку: чек-лист
- Полезный объем камеры: Рассчитывайте объем исходя из того, что детали и абразив должны занимать не более 70–80% емкости чаши. Оставьте запас для свободного движения среды.
- Тип сепарации: Для мелких деталей выбирайте модели с внутренним виброситом и нижним бункером. Для крупных и тяжелых изделий удобнее машины с боковым люком выгрузки или опрокидывающейся чашей.
- Наличие инвертора: Настоятельно рекомендуется для производств с широкой номенклатурой деталей. Возможность снизить обороты спасет хрупкие изделия от разрушения.
- Толщина и материал футеровки: Внутренний слой полиуретана защищает металл чаши от износа, а детали — от царапин. Для тяжелой стальной дроби требуется усиленная футеровка толщиной не менее 20–30 мм.
- Уровень автоматизации: Если планируется работа в несколько смен, рассмотрите модели с автоматическим дозированием воды и компаунда, а также звукоизолирующей крышкой.
Рекомендации по эксплуатации
- Правило загрузки: Соблюдайте соотношение абразива к деталям 3:1 или 4:1 по объему. Недостаток наполнителя приведет к тому, что детали начнут биться друг о друга, оставляя забоины.
- Контроль размера сита: При использовании встроенного сепаратора убедитесь, что ячейка сита крупнее самой мелкой детали, но мельче галтовочного тела. Иначе детали провалятся в бункер с абразивом.
- Обслуживание виброузла: Регулярно проверяйте состояние дебалансных грузов и подшипников вибродвигателя. Дисбаланс или износ подшипников приводят к разрушению станины машины.
- Уход за футеровкой: Своевременно ремонтируйте или заменяйте полиуретановое покрытие. Эксплуатация с протертой до металла футеровкой приведет к быстрому износу самой чаши и браку деталей.
Профессиональный подбор и тестовая обработка
Эффективность круговой виброгалтовки зависит от синергии оборудования, абразива и химии. Наши технологи помогут подобрать модель с оптимальным объемом, типом сепарации и мощностью вибропривода под вашу номенклатуру. Мы приглашаем вас на бесплатную тестовую обработку ваших образцов в нашей лаборатории. По ее результатам мы предоставим готовую технологическую карту, расчет времени цикла и точную себестоимость обработки одной детали.
