Опоки

Литейные опоки (цилиндры) для формовки и вакуумного литья

Литейные опоки — это фундаментальный элемент технологической оснастки, представляющий собой металлический цилиндр или прямоугольную рамку, в которой формируется литейная форма из гипсовой или фосфатной массы. От качества, геометрии и материала опоки напрямую зависят прочность формовочной оболочки, эффективность дегазации при вакуумировании и успешность заполнения формы расплавленным металлом. Надежная опока выдерживает многократные циклы нагрева и резкого охлаждения (термоциклирование) без деформации и растрескивания.

Основные типы литейных опок

Конструкция опоки выбирается в зависимости от типа литейной машины, вида формовочной массы и специфики изготавливаемых изделий:

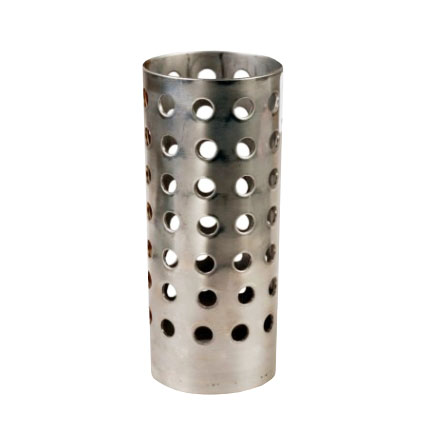

• Перфорированные опоки: Наиболее распространенный тип. Наличие отверстий (перфорации) на боковых стенках обеспечивает отличную адгезию (сцепление) формовочной массы со стенками цилиндра, предотвращая отслоение формы при нагреве. Также перфорация способствует отводу газов при вакуумировании.
• Сплошные (гладкие) опоки: Используются для специфических задач, где требуется абсолютно гладкая наружная поверхность формы, или при работе с определенными видами быстротвердеющих масс, не требующих механического зацепления.
• Опоки с фланцем и без фланца: Наличие верхнего утолщения (фланца) критически важно для надежной фиксации цилиндра в зажимном механизме центробежных или вакуумных литейных машин. Безфланцевые модели применяются в оборудовании с другими типами посадочных узлов.
• Многоразовые и одноразовые картонные гильзы: Металлические опоки служат годами, тогда как специальные термостойкие картонные цилиндры используются для разовых работ или при литье крупных нестандартных изделий, где извлечение металлической опоки затруднено.

Ключевые характеристики при выборе

1. Геометрические размеры (диаметр и высота): Должны строго соответствовать посадочным местам карусели или зажимного устройства вашей литейной установки. Несоответствие размеров приведет к невозможности установки или разгерметизации вакуумной камеры.
2. Материал изготовления: Качественные опоки изготавливаются из жаропрочной нержавеющей стали. Это гарантирует отсутствие коррозии, предотвращает загрязнение формовочной массы ржавчиной и обеспечивает длительный срок службы при высоких температурах прокалки.
3. Параметры перфорации: Размер и частота отверстий должны быть оптимальными: достаточно мелкими, чтобы формовочная масса не вытекала наружу при замешивании, но достаточно крупными для обеспечения газопроницаемости и надежного сцепления.
4. Толщина стенок: Достаточная толщина металла необходима для сохранения цилиндрической формы под давлением расширяющейся при нагреве формовочной массы и для равномерного распределения тепла при прокалке.

Области применения

• Ювелирное производство: Изготовление «елочек» (деревьев) из восковых моделей для последующего литья драгоценных металлов.
• Стоматология: Формовка коронок, мостовидных протезов и бюгельных конструкций из кобальт-хромовых и драгоценных сплавов.
• Промышленное точное литье: Создание форм для мелких и средних технических деталей в приборостроении и авиастроении.
• Художественное литье: Работа со скульптурными композициями и сувенирной продукцией.

Рекомендации по эксплуатации и уходу

• Очистка от остатков массы: После выбивки (деформовки) отливки опоку необходимо тщательно очистить от остатков формовочной смеси. Рекомендуется использовать пескоструйную или водоструйную обработку для удаления налета из внутренних отверстий перфорации.
• Контроль деформации: Регулярно проверяйте геометрию цилиндра. Погнутая или деформированная опока не обеспечит герметичности в вакуумной машине, что приведет к пористости отливок, и может застрять в зажимном механизме.
• Термическая подготовка: Перед заливкой формовочной массы внутреннюю поверхность опоки рекомендуется слегка подогреть. Это ускорит схватывание массы по стенкам и снизит риск образования конденсата.
• Использование разделительных составов: При работе со сплошными опоками или для облегчения выбивки допускается применение тонкого слоя специальной разделительной смазки, не ухудшающей адгезию массы.

Профессиональный подбор литейной оснастки

Использование нештатных или некачественных опок часто становится скрытой причиной брака: отслоения форм, недоливов и поломок оборудования. Наши специалисты помогут подобрать опоки, идеально совместимые с моделью вашей литейной установки и применяемыми формовочными материалами. Мы проконсультируем по оптимальным размерам цилиндров для максимального использования рабочего объема камеры и эффективного размещения восковых моделей.
