Фильеры для литья и грануляции металлов
Фильеры (литьевые насадки) — это специализированная высокотемпературная оснастка, устанавливаемая на сливное отверстие тигля или литейной формы для придания расплавленному металлу заданной геометрической формы при выходе. Основное назначение фильер — процесс грануляции (превращения расплава в мелкие однородные гранулы для удобной повторной плавки), а также формирование металлической проволоки, прутков или профильных заготовок непосредственно в процессе литья. От качества и точности изготовления фильеры зависят однородность размера гранул, отсутствие брызг и стабильность всего технологического цикла.
Основные типы литейных фильер
Конструкция насадки подбирается в зависимости от требуемого конечного продукта и типа используемого оборудования:

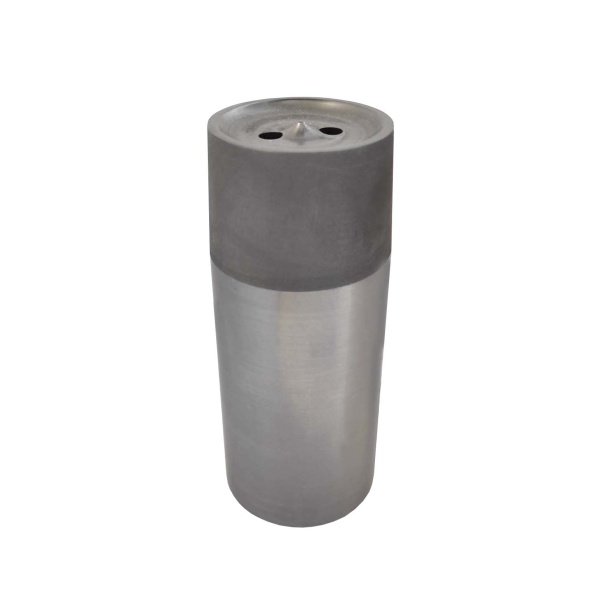

- Круглые одно- и многоканальные фильеры: Самый распространенный тип, используемый для грануляции металлов. Количество и диаметр отверстий определяют размер получаемых гранул. Многоканальные варианты повышают производительность процесса, позволяя получать большее количество гранул за один цикл.

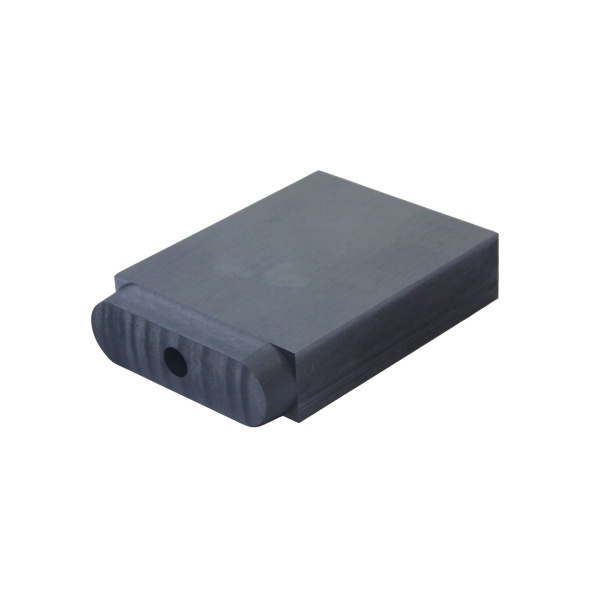

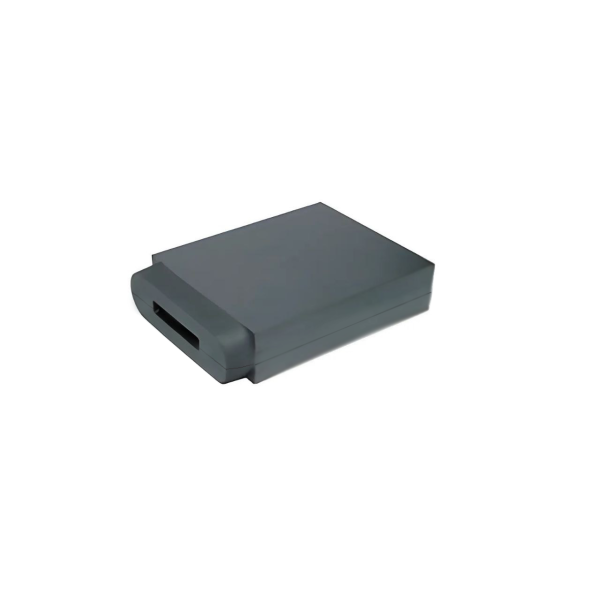

- Прямоугольные и щелевые фильеры: Предназначены для литья плоских заготовок, тонкой проволоки или лент непосредственно из расплава. Требуют высокой точности изготовления для обеспечения равномерной толщины профиля по всей ширине.
- Фильеры для специализированных тиглей: Оснастка, разработанная под конкретные геометрические параметры сливных узлов вакуумных, индукционных или центробежных литейных машин.
Материалы изготовления и их свойства
Условия экстремальных температур и агрессивного воздействия расплава диктуют строгие требования к материалам фильер:
- Изостатический графит высокой плотности: Наиболее популярный материал. Обладает отличной теплопроводностью, высокой стойкостью к термическим ударам и механической прочностью. Химически инертен по отношению к большинству ювелирных, стоматологических сплавов и цветных металлов.
- Керамические композиты: Применяются для работы с химически активными металлами (например, титаном или некоторыми видами сталей), которые могут вступать в реакцию с углеродом графита. Обеспечивают абсолютную чистоту расплава.
Ключевые параметры при выборе фильеры
- Диаметр и форма каналов: Определяет размер гранул или сечение получаемого профиля. Для качественной грануляции диаметр отверстия должен строго соответствовать вязкости конкретного плавящегося сплава.
- Посадочные размеры:** Внешний диаметр, высота и угол конусности фильеры должны идеально совпадать со сливным отверстием используемого тигля. Наличие зазоров приведет к протечке металла мимо насадки и порче оборудования.
- Плотность материала:** Для графитовых фильер критически важен показатель плотности (например, изостатическое качество). Высокая плотность предотвращает быструю эрозию каналов потоком расплава и продлевает срок службы оснастки.
- Качество обработки поверхности:** Внутренние стенки каналов должны быть идеально гладкими (отполированными), чтобы расплав стекал равномерно, без завихрений, которые вызывают разбрызгивание металла.
Области применения
- Ювелирное производство: Грануляция лома драгоценных металлов и лигатур для подготовки шихты к следующей плавке.
- Стоматология: Подготовка гранулированных сплавов для последующего литья зубных протезов и каркасов в вакуумных машинах.
- Промышленное литье и металлургия:** Получение калиброванных металлических гранул или профильных заготовок для дальнейшей механической обработки или порошковой металлургии.
Рекомендации по эксплуатации и уходу
- Предварительный прогрев:** Перед контактом с расплавом фильеру необходимо равномерно прогреть вместе с тиглем. Резкий перепад температур (термоудар) при попадании горячего металла на холодную насадку гарантированно приведет к ее растрескиванию.
- Защита от окисления:** При высоких температурах графит выгорает на воздухе. Использование инертной среды (аргона) или покровных флюсов значительно продлевает ресурс фильеры.
- Бережная очистка:** После остывания оборудования удаляйте застывшие капли металла и окислы с помощью мягких щеток или специальных химических составов. Механическое выскабливание металлическими инструментами повреждает гладкую поверхность канала, что в дальнейшем ухудшает качество литья.
- Контроль износа:** Регулярно измеряйте диаметр отверстий. Расширение канала из-за эрозии приведет к изменению размера гранул и потребует замены оснастки.
Профессиональный подбор литейной оснастки
Использование нештатной или некачественной фильеры ведет к разбрызгиванию металла, засорению каналов и браку всей партии гранул. Наши технические специалисты помогут подобрать насадки, идеально совместимые с моделью вашего тигля и плавильной установки. Мы проконсультируем по выбору оптимального диаметра каналов под конкретные сплавы и режимы плавки, обеспечивая стабильность и безопасность вашего производственного процесса.
