Измерительные инструменты

Измерительные инструменты для ювелирного производства и металлообработки

Измерительные инструменты — это высокоточные приборы и приспособления, предназначенные для контроля геометрических параметров деталей, заготовок и готовых изделий. В ювелирном производстве, приборостроении и точной металлообработке качество измерительного инструмента напрямую определяет соответствие продукции техническим требованиям и стандартам. Профессиональные измерительные инструменты обеспечивают точность до сотых и тысячных долей миллиметра, позволяя контролировать размеры, толщину стенок, глубину отверстий, диаметр и другие критические параметры.

Основные типы измерительных инструментов

Ассортимент категории охватывает полный спектр инструментов для различных измерительных задач:

• Штангенциркули: Универсальный измерительный инструмент для определения наружных и внутренних размеров, а также глубины. Включают механические (с нониусом), с часовой шкалой (индикаторные), электронные (цифровые) и пластиковые модели. Диапазон измерений от 0-100 мм до 0-235 мм и более, точность от 0,01 до 0,1 мм.
• Микрометры: Высокоточные инструменты для измерения наружных размеров с погрешностью до 0,001 мм. Включают механические и цифровые модели с диапазоном измерений 0-25 мм. Незаменимы для контроля толщины проволоки, стенок изделий и精密чных деталей.
• Линейки измерительные: Металлические и пластиковые линейки различной длины (20 см, 30 см) для базовых измерений и разметки. Прозрачные линейки удобны для работы с чертежами и шаблонами.
• Приборы для измерения толщины покрытий: Специализированные инструменты (например, метод шарового истирания К-Ш2) для контроля толщины гальванических покрытий, лакокрасочных слоев и защитных покрытий на металлических изделиях.
• Глубиномеры: Инструменты для измерения глубины отверстий, пазов и канавок. Могут быть интегрированы в штангенциркули или представлять собой отдельные приборы.

Типы штангенциркулей по конструкции и точности

Штангенциркули являются наиболее востребованным измерительным инструментом в ювелирном производстве. В зависимости от конструкции и способа считывания показаний различают:

• Механические штангенциркули с нониусом: Классическая конструкция без электронных компонентов. Надежны, не требуют батареек, но требуют навыка считывания показаний. Точность обычно 0,05-0,1 мм.

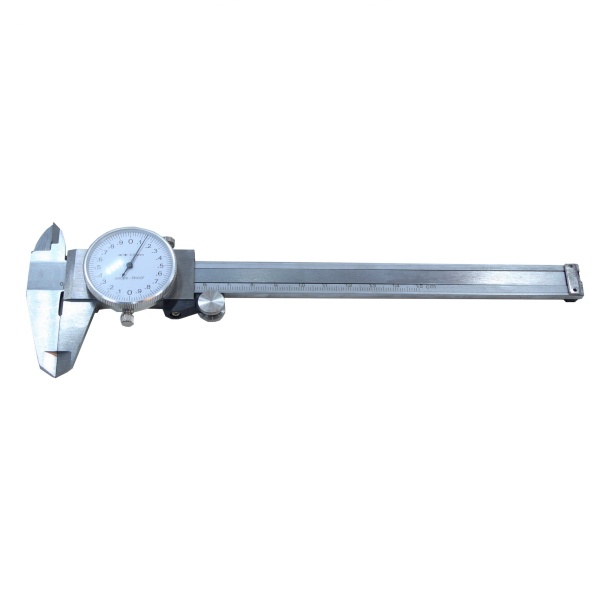

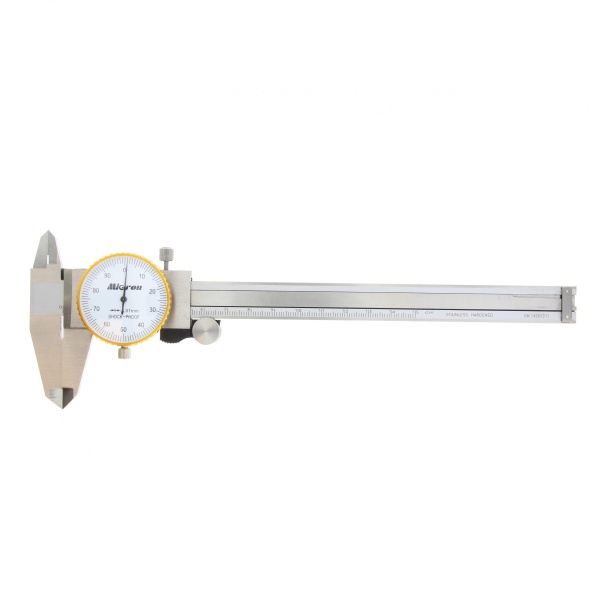

• Штангенциркули с часовой шкалой (индикаторные): Оснащены механическим индикатором часового типа для удобства считывания. Точность 0,01-0,02 мм. Не требуют питания, но чувствительны к ударам.

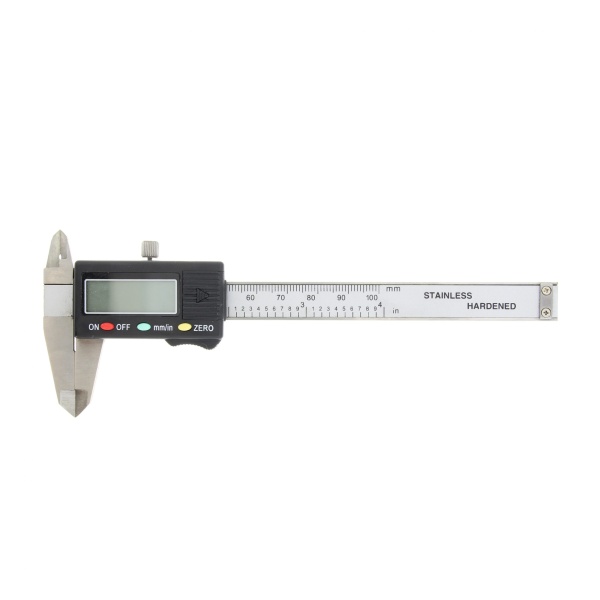

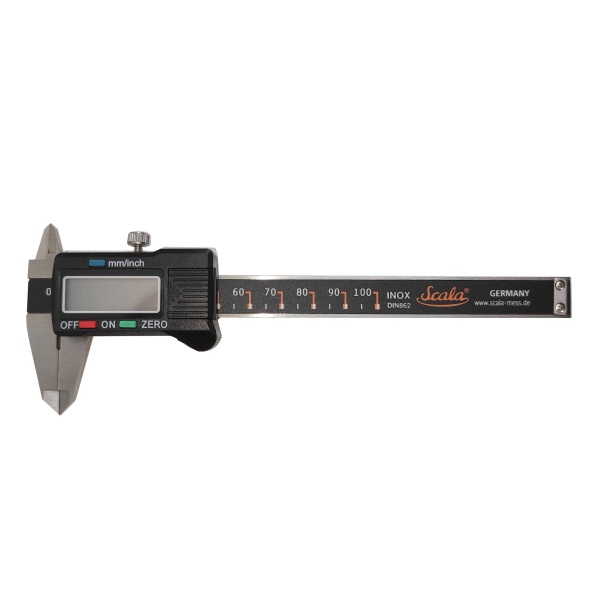

• Электронные (цифровые) штангенциркули: Современный тип с цифровым дисплеем. Обеспечивают высокую точность (0,01 мм), удобство считывания, возможность обнуления в любой точке и переключения единиц измерения (мм/дюймы). Требуют батарейки.
• Пластиковые цифровые штангенциркули: Легкие и недорогие модели для базовых измерений. Подходят для учебных целей и некритичных задач, но уступают металлическим в точности и долговечности.

Ключевые характеристики при выборе измерительного инструмента

1. Диапазон измерений: Определяет минимальный и максимальный размер, который можно измерить. Для ювелирных работ оптимальны штангенциркули 0-100 мм, 0-125 мм и 0-150 мм. Микрометры обычно имеют диапазон 0-25 мм.
2. Точность (погрешность): Критический параметр для ювелирного производства. Штангенциркули обеспечивают точность 0,01-0,05 мм, микрометры — до 0,001 мм. Чем выше точность, тем дороже инструмент.
3. Класс точности: Определяется государственными стандартами (ГОСТ). Для ювелирных работ рекомендуется класс точности 1 или 2.
4. Вылет губок: Длина измерительных губок для наружных и внутренних измерений. Длинный вылет позволяет измерять глубокие отверстия и пазы.
5. Материал изготовления: Нержавеющая сталь обеспечивает коррозионную стойкость и долговечность. Карбид вольфрама на измерительных поверхностях повышает износостойкость.
6. Тип отображения: Механическая шкала, часовой индикатор или цифровой дисплей. Цифровые модели удобнее, но требуют питания и чувствительны к влаге.
7. Дополнительные функции: Обнуление в любой точке, переключение мм/дюймы, вывод данных на компьютер, функция HOLD для фиксации показаний.
8. Размер шага: Для цифровых инструментов определяет дискретность отображения (обычно 0,01 мм).

Области применения измерительных инструментов

• Ювелирное производство: Контроль размеров изделий, толщины стенок, диаметра проволоки и трубок, глубины посадочных мест для камней, соответствия техническим чертежам.
• Стоматология и зуботехнические лаборатории: Измерение зубных протезов, каркасов, контроль толщины стенок коронок и мостовидных конструкций.
• Приборостроение: Контроль精密чных деталей, валов, отверстий, резьбовых соединений с высокими требованиями к точности.
• Металлообработка: Входной контроль заготовок, межоперационный контроль, приемка готовых изделий.
• Гальваническое производство: Измерение толщины гальванических покрытий методом шарового истирания или другими методами.
• Лабораторные исследования: Точные измерения образцов, подготовка specimens для тестирования.
• Контроль качества: Проверка соответствия продукции техническим требованиям и стандартам.

Преимущества профессиональных измерительных инструментов

• Высокая точность: Сертифицированные инструменты обеспечивают погрешность в пределах заявленных значений, что критично для ювелирных и精密чных работ.
• Долговечность: Инструменты из нержавеющей стали с закаленными измерительными поверхностями сохраняют точность годами при правильном обращении.
• Удобство использования: Эргономичная конструкция, четкая шкала или дисплей, плавный ход подвижных частей снижают утомляемость оператора.
• Универсальность: Штангенциркули позволяют измерять наружные и внутренние размеры, глубину одним инструментом.
• Воспроизводимость: Качественные инструменты обеспечивают стабильные результаты при повторных измерениях.
• Соответствие стандартам: Профессиональные инструменты сертифицированы и поверены в соответствии с метрологическими требованиями.

Рекомендации по выбору измерительного инструмента

• Для ювелирных работ: Выбирайте электронные штангенциркули с точностью 0,01 мм и диапазоном 0-150 мм. Для контроля толщины проволоки добавьте микрометр 0-25 мм с точностью 0,001 мм.
• Для входного контроля: Используйте механические штангенциркули с часовой шкалой — они надежнее и не требуют батареек.
• Для измерения покрытий: Специализированные приборы (например, К-Ш2) обязательны для контроля качества гальванических покрытий.
• Для базовых измерений: Металлические линейки 30 см подходят для разметки и грубых измерений.
• Для работы в полевых условиях: Пластиковые цифровые штангенциркули легкие и недорогие, но уступают в точности.
• Для высокоточных задач: Микрометры обеспечивают наивысшую точность, но имеют ограниченный диапазон измерений.

Рекомендации по эксплуатации и хранению

• Перед использованием: Проверьте нулевое положение губок. Для цифровых инструментов обнулите показания. Убедитесь в отсутствии люфта и плавности хода.
• Правильное измерение: Прикладывайте инструмент перпендикулярно измеряемой поверхности. Не допускайте перекоса губок. Измеряйте при комнатной температуре (20±5°C).
• Усилие измерения: Используйте минимальное усилие, достаточное для контакта с деталью. Чрезмерное давление приводит к деформации и погрешности.
• Множественные измерения: Выполняйте 2-3 измерения и берите среднее значение для повышения точности.
• Хранение: Храните инструменты в футлярах или чехлах в сухом месте при комнатной температуре. Избегайте попадания прямых солнечных лучей и влаги.
• Защита от коррозии: После работы протирайте металлические поверхности мягкой тканью. Для длительного хранения наносите тонкий слой консервационного масла.
• Батарейки: Для цифровых инструментов своевременно заменяйте батарейки. При длительном хранении извлекайте батарейки для предотвращения коррозии контактов.
• Поверка: Периодически проводите поверку инструментов в аккредитованных метрологических лабораториях (обычно раз в 1-2 года).
• Избегайте ударов: Измерительные инструменты чувствительны к механическим воздействиям. Не роняйте и не подвергайте ударным нагрузкам.

Типичные ошибки при измерениях

• Измерение грязных поверхностей: Пыль, масло и стружка искажают результаты. Всегда очищайте деталь и инструмент перед измерением.
• Перекос инструмента: Неперпендикулярное положение штангенциркуля приводит к завышенным показаниям.
• Чрезмерное усилие: Сильное сжатие губок деформирует деталь и инструмент, особенно при измерении мягких металлов.
• Игнорирование температуры: Измерение нагретых или охлажденных деталей дает погрешность из-за теплового расширения материала.
• Неправильное считывание: Для механических инструментов с нониусом требуется навык. Ошибки параллакса при считывании показаний снижают точность.
• Использование изношенного инструмента: Потертые губки и люфт подвижных частей делают измерения недостоверными.
• Отсутствие поверки: Использование неповеренных инструментов в производственном контроле недопустимо.

Уход и техническое обслуживание

• Регулярная очистка: После каждого использования протирайте инструмент мягкой тканью, удаляйте пыль и загрязнения.
• Проверка нулевого положения: Перед работой проверяйте совпадение нулевых отметок. При отклонении выполняйте калибровку или обратитесь в сервис.
• Смазка подвижных частей: Для механических инструментов периодически наносите каплю легкого масла на направляющие для плавности хода.
• Контроль состояния губок: Осматривайте измерительные поверхности на предмет износа, сколов и коррозии. При обнаружении дефектов инструмент требует ремонта или замены.
• Хранение в разжатом состоянии: Не оставляйте штангенциркуль полностью сжатым или разжатым — это снижает точность. Оптимальное положение — небольшой зазор между губками.
• Защита от магнитных полей: Не храните измерительные инструменты рядом с мощными магнитами — это может намагнитить металлические части и исказить показания.

Метрологическое обеспечение и поверка

Профессиональные измерительные инструменты подлежат периодической поверке в соответствии с метрологическими требованиями. Поверка подтверждает соответствие инструмента заявленным характеристикам точности и допускает его использование в производственном контроле. Интервал между поверками обычно составляет 1-2 года в зависимости от интенсивности использования и требований предприятия. Результаты поверки оформляются свидетельством или клеймом на инструменте.

Профессиональный подбор измерительных инструментов

Правильный выбор измерительного инструмента зависит от типа измеряемых параметров, требуемой точности, условий эксплуатации и бюджета. Наши специалисты помогут подобрать оптимальный набор инструментов для ваших задач — от базового комплекта для ювелирной мастерской до профессионального метрологического оборудования для производственного контроля. Мы проконсультируем по точности, диапазону измерений, типу конструкции и совместимости с вашими технологическими процессами, чтобы вы получили надежный инструмент для стабильно высоких результатов.
