Вибрационные галтовки (виброгалтовочные машины) для финишной обработки
Вибрационные галтовки — это самый универсальный и востребованный тип оборудования для массовой финишной обработки деталей. Принцип действия основан на передаче высокочастотных колебаний от вибратора к рабочей камере, что заставляет абразивные тела и детали двигаться по сложной спиральной или эллиптической траектории. Это обеспечивает непрерывное, контролируемое трение, позволяя эффективно снимать заусенцы, скруглять острые кромки, шлифовать и полировать поверхности без риска повреждения геометрии изделий.
Принцип работы виброгалтовочной машины
В основе оборудования лежит вибратор с дебалансными грузами, который создает направленные колебания. Рабочая камера (чаша или корыто), заполненная галтовочными телами, деталями и рабочей жидкостью, начинает вибрировать. В результате абразив и детали приходят в постоянное относительное движение: абразив «обтекает» деталь, мягко снимая микронеровности. Процесс может быть как мокрым (с применением воды и компаундов), так и сухим (с использованием органических наполнителей и паст).
Основные типы конструкций вибрационных галтовок

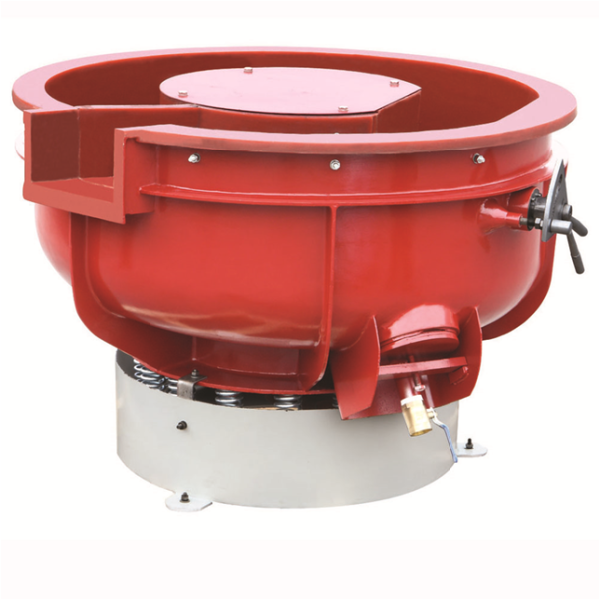

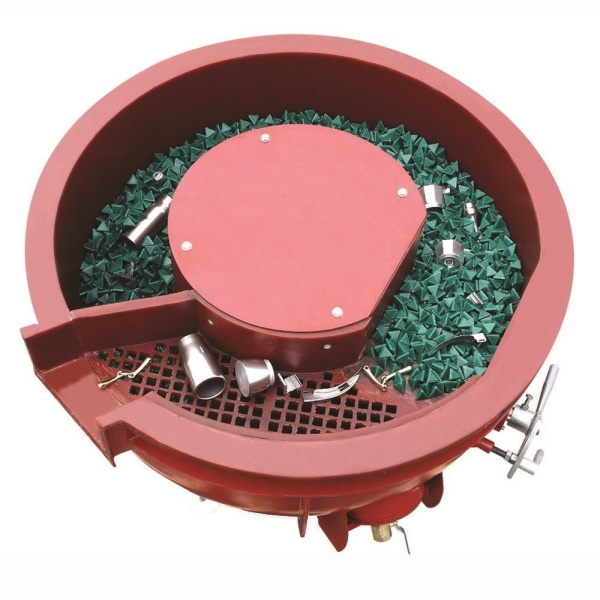

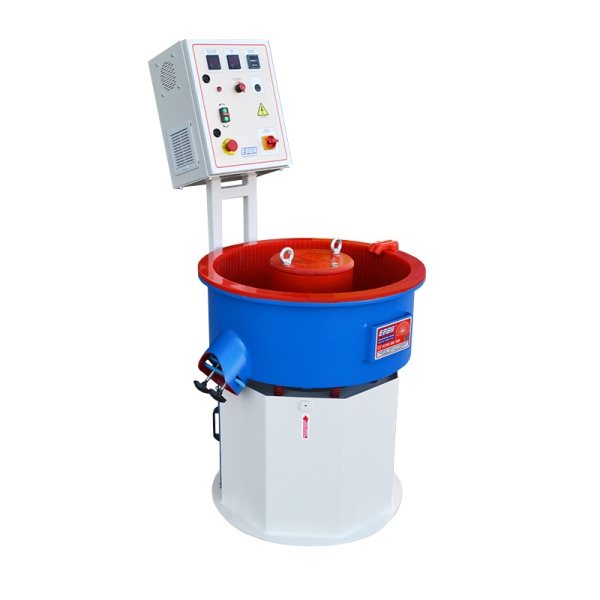

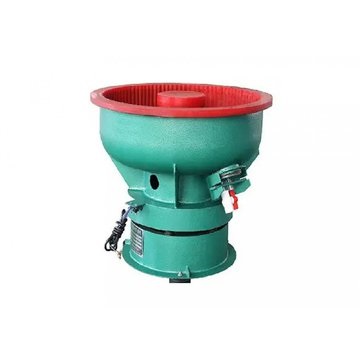

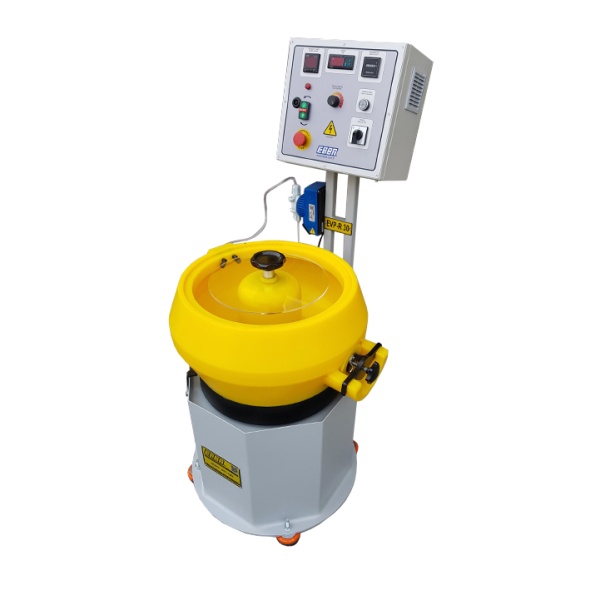

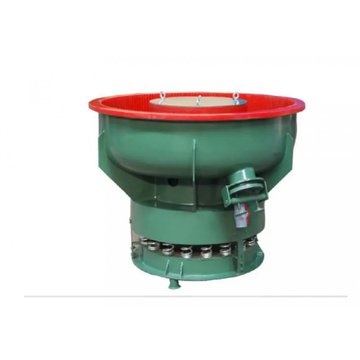

- Чашеобразные (тороидальные) галтовки: Самый популярный тип. Кольцевая рабочая камера обеспечивает непрерывную циркуляцию среды. Идеальны для деталей сложной формы, позволяют легко встроить системы автоматической сепарации (отделения деталей от абразива) прямо в чашу.

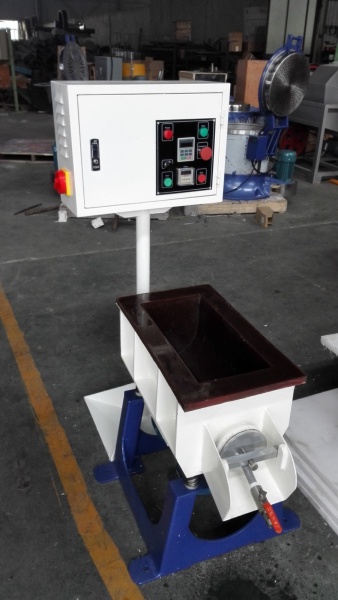

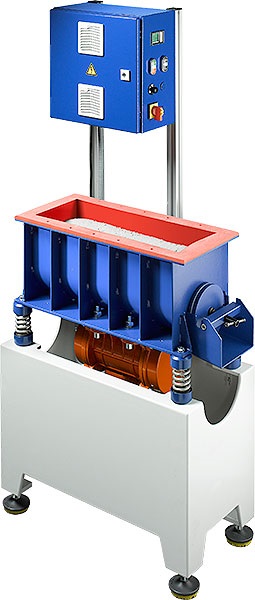

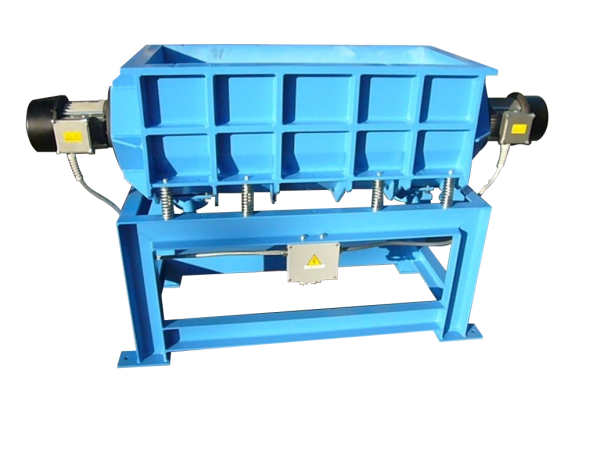

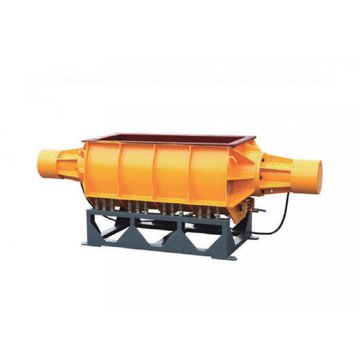

- Корытные (прямоугольные) галтовки: Отличаются большой площадью рабочей поверхности и объемом. Оптимальны для обработки длинномерных деталей (валы, трубы, профили), которые могут заклинивать в чашеобразных камерах, а также для крупных партий простых изделий.
- Проходные (сквозные) вибрационные установки: Детали загружаются с одного конца корыта и постепенно перемещаются к другому под углом наклона, выгружаясь уже готовыми. Используются для непрерывного поточного производства с огромными объемами.

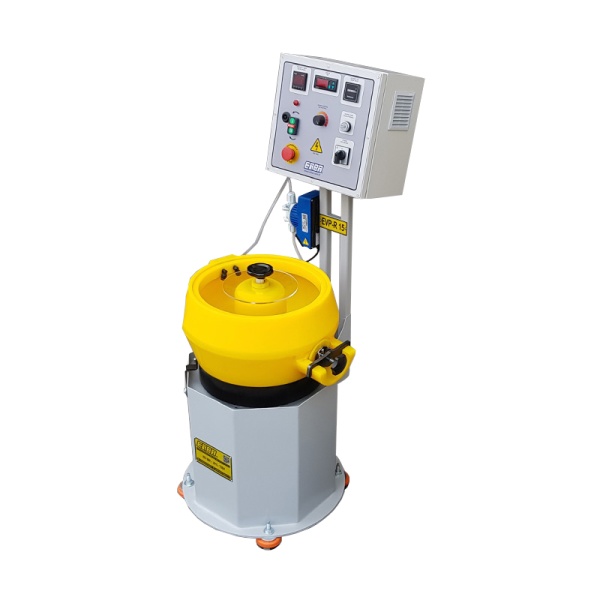

- Лабораторные и настольные виброгалтовки: Компактные машины малого объема (от 1 до 25 литров) для отработки технологий, обработки ювелирных изделий, мелких деталей и небольших серий.
Ключевые преимущества вибрационной обработки
- Высокая производительность: Возможность одновременной обработки сотен или тысяч деталей в одном цикле, что недостижимо при ручной шлифовке.
- Стабильное качество: Равномерное воздействие на всю партию гарантирует идентичный результат для каждой детали, исключая человеческий фактор.
- Сохранение геометрии: Мягкое абразивное воздействие не деформирует тонкостенные или хрупкие детали, в отличие от ударных методов (например, галтовочных барабанов).
- Гибкость настроек: Наличие частотного преобразователя (инвертора) позволяет плавно регулировать частоту вибраций, адаптируя интенсивность обработки под конкретный материал и задачу.
- Универсальность: Одна и та же машина может использоваться для грубой обдирки, тонкой шлифовки и финишной полировки путем простой замены типа наполнителя и компаунда.
Области применения
Виброгалтовочное оборудование является стандартом в большинстве отраслей металлообработки:
- Машиностроение и автопром: снятие заусенцев после фрезеровки и токарной обработки, скругление кромок шестерен, корпусов, кронштейнов.
- Метизное производство: очистка и придание товарного вида болтам, гайкам, шурупам, пружинам в огромных объемах.
- Литейное производство: удаление облоя, пригара и остатков формовочной смеси с отливок из алюминия, цинка и стали.
- Медицинская промышленность: подготовка поверхности имплантатов и хирургических инструментов к стерилизации.
- Производство фурнитуры и сантехники: финишная полировка ручек, смесителей и декоративных элементов.
Как выбрать вибрационную галтовку: чек-лист
- Габариты и вес деталей: Максимальный размер детали не должен превышать 1/3–1/4 от ширины рабочей камеры, чтобы обеспечить свободную циркуляцию. Общий вес загрузки не должен превышать паспортную грузоподъемность машины.
- Требуемый объем производства: Рассчитайте необходимый объем рабочей камеры (в литрах) исходя из плановой загрузки в смену. Помните, что полезный объем составляет около 60–70% от номинального.
- Необходимость автоматизации: Для снижения трудозатрат выбирайте модели с встроенным сепаратором (ситом), автоматическим дозатором воды/компаунда и системой опрокидывания для выгрузки.
- Управление: Наличие инвертора (частотного преобразователя) настоятельно рекомендуется. Оно позволяет точно настроить амплитуду и частоту вибраций, что критично для деликатных деталей.
- Материал футеровки: Внутреннее покрытие чаши (обычно полиуретан или износостойкая резина) защищает детали от царапин и гасит шум. Для агрессивных сред или высоких температур может потребоваться специальная стойкая футеровка.
Рекомендации по эксплуатации для максимальной эффективности
- Соблюдайте пропорции загрузки: Оптимальное соотношение объема галтовочных тел к объему деталей составляет 3:1 или 4:1. Меньшее количество абразива приведет к ударам деталей друг о друга и браку.
- Используйте правильную химию: Применение специализированных компаундов (технических шампуней) обязательно при мокрой галтовке. Они предотвращают коррозию, вымывают шлам из пор абразива и ускоряют процесс в 2–3 раза.
- Регулярное обслуживание: Проверяйте натяжение пружин или резиновых амортизаторов, состояние вибродвигателя и целостность полиуретановой футеровки. Своевременная замена изношенной футеровки предотвратит повреждение металлического корпуса машины.
Профессиональный подбор и тестовая обработка
Выбор виброгалтовочной машины — это только половина успеха. Вторая половина — это правильная технологическая карта. Наши инженеры помогут подобрать оборудование с оптимальным объемом и мощностью под ваши задачи. Мы проведем тестовую обработку ваших образцов в нашей лаборатории, подберем идеальную комбинацию абразивных тел и компаундов, и предоставим вам готовый расчет себестоимости и времени цикла.
