Лазерные технологии

Лазерные технологии — сварочные и гравировальные установки, запчасти и расходные материалы

Лазерные технологии — это комплекс высокотехнологичного оборудования для точечной лазерной сварки, лазерной гравировки и лазерной обработки металлических изделий. В ювелирном производстве, приборостроении, стоматологии и точной металлообработке лазерные установки являются незаменимым инструментом для выполнения операций, недоступных традиционным методам: сварки миниатюрных деталей без термического воздействия на всю заготовку, нанесения тончайшей гравировки, ремонта ювелирных изделий и создания сложных декоративных элементов. Лазерная технология обеспечивает высокую точность, минимальную зону термического влияния, возможность работы с труднодоступными местами и исключительное качество обработки.

Структура категории: основные разделы

Категория «Лазерные технологии» включает четыре ключевых раздела:

• Запчасти и аксессуары (58 товаров): Оригинальные компоненты для лазерных установок — зеркала фронтальные и тыльные, рубиновые стержни резонаторов, лампы накачки, концевики резонаторов, ключи с замком, кнопки аварийного выключателя, крышки, стекла защитные, фильтры воздушные и водяные, иглы для точечной сварки PUK.
• Расходные материалы (12 товаров): Припои серебряные (ПСР 40, ПСР 45, ПМФОЦр 6-4-0,03), фильтрующие элементы, защитные стекла резонаторов.
• Лазерные сварочные установки (21 товар): Профессиональные лазерные сварочные аппараты для ювелирного производства и промышленности. Модели SL20, SL50, SL100, ALS35S и другие.
• Лазерные гравировальные установки (4 товара): Оборудование для лазерной гравировки и маркировки металлических изделий.

Основные типы лазерных установок

Ассортимент категории включает различные виды лазерного оборудования для решения специализированных задач:

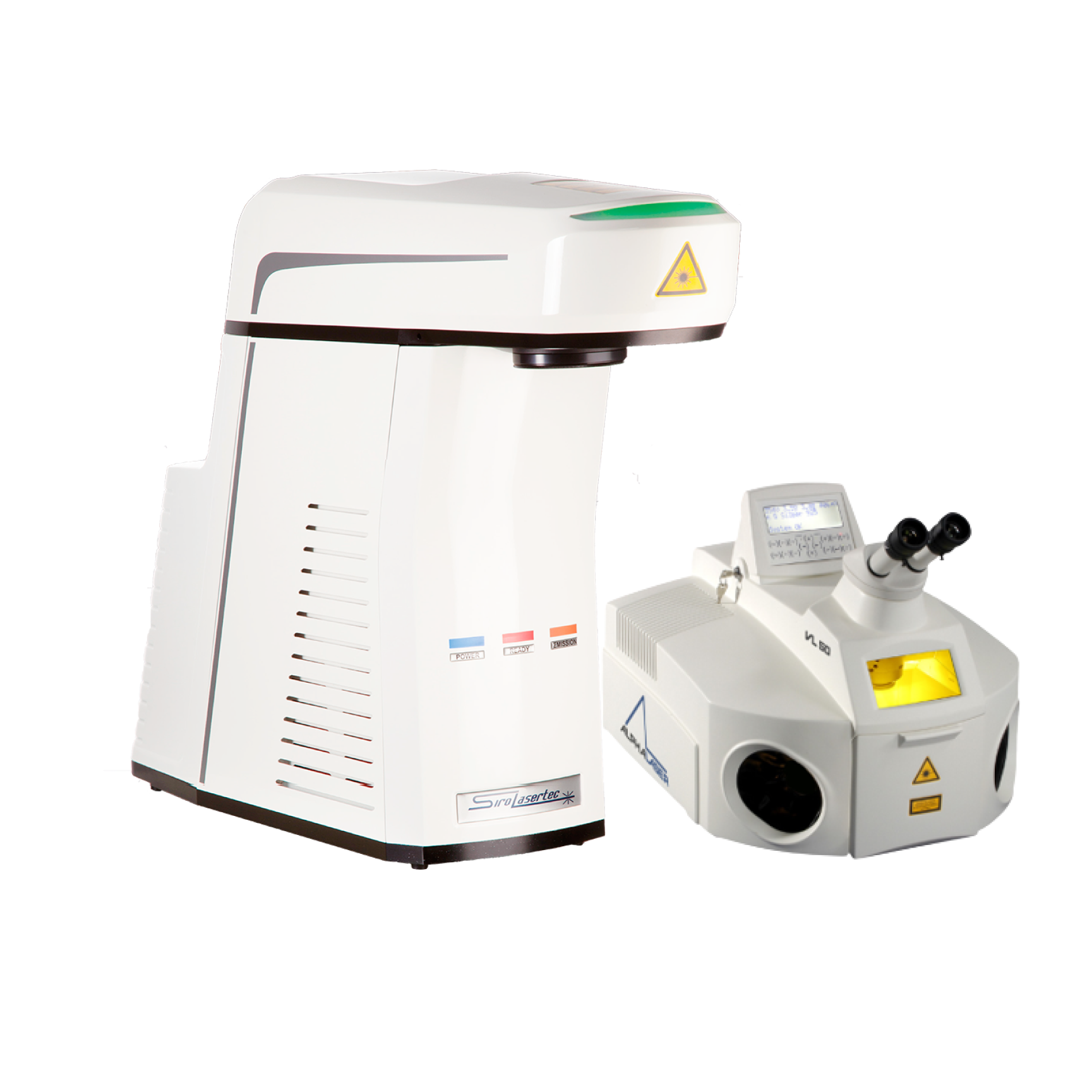

• Лазерные сварочные установки: Стационарные аппараты для точечной и шовной лазерной сварки. Модели SL20, SL50, SL100 различаются мощностью, размером рабочей камеры и функциональностью. Применяются для сварки ювелирных изделий, ремонта украшений, соединения миниатюрных деталей без припоя.
• Лазерные гравировальные установки: Оборудование для нанесения гравировки, маркировки и декоративных узоров на металлические поверхности. Обеспечивают высокую точность и скорость нанесения изображений.
• Аппараты точечной сварки PUK: Компактные установки для микро-сварки с использованием игл. Идеальны для ювелирного ремонта и работы с очень мелкими деталями.

Запчасти и аксессуары для лазерных установок

Для полноценной работы лазерного оборудования необходимы оригинальные запчасти и аксессуары:

• Зеркала: Фронтальные и тыльные зеркала резонатора (SL20, SL20 103043, ALS35S 103002). Обеспечивают формирование лазерного луча в резонаторе. Требуют периодической замены при снижении мощности лазера.
• Рубиновые стержни резонаторов: Активные элементы лазера (SL20 HW-00363, ASL35S восстановленный 103027). Генерируют лазерное излучение при накачке лампой. Восстановленные стержни — экономичная альтернатива новым.
• Лампы накачки: Импульсные лампы для возбуждения рубинового стержня (тип 5 для SL50/75/100 V3 101058). Расходный элемент, требующий регулярной замены.
• Концевики резонаторов: Латунные (катод, HW-00397) и фторопластовые (анод, HW-00014) концевые элементы резонатора SL20. Обеспечивают электрический контакт и охлаждение стержня.
• Ключи с замком: Ключи безопасности для сварочных лазеров SL20 и SL50 V3. Предотвращают несанкционированное использование оборудования.
• Кнопки аварийного выключателя: Элементы безопасности (SL20/SL100). Обеспечивают мгновенную остановку лазера в аварийной ситуации.
• Стекла защитные резонатора: Защитные окна (SWL100/AL200 101009). Предохраняют оптику резонатора от загрязнений.
• Фильтры: Воздушные предварительные флисовые (SL20 101028), фильтрующие элементы воздушных фильтров (SL20 101020) и фильтры для воды (SL20). Обеспечивают чистоту охлаждающей жидкости и воздуха.
• Иглы для точечной сварки: Иглы PUK (упаковка 10 шт.) для аппаратов точечной сварки. Расходный элемент для микро-сварки.
• Крышки: Защитные крышки для лазерных установок.

Расходные материалы для лазерной сварки

Припои являются основным расходным материалом при лазерной сварке ювелирных изделий:

• Припой серебряный ПСР 45: ГОСТ 19746-74, размер 2,0 мм. Высокое содержание серебра (45%) обеспечивает прочное соединение ювелирных сплавов. Применяется для сварки золотых и серебряных изделий.
• Припой серебряный ПСР 40: ГОСТ 19746-2015, размер 2,0 мм. Содержание серебра 40%. Универсальный припой для большинства ювелирных задач.
• Припой ПМФОЦр 6-4-0,03: Пруток 2,0 мм. Медно-фосфорный припой с добавлением серебра. Применяется для пайки меди и ее сплавов.

Ключевые характеристики лазерных установок

1. Максимальная мощность: Диапазон от 0,05 кВт до 12,5 кВт. Определяет возможности оборудования по сварке различных материалов и толщин.
2. Напряжение сети: 115 В или 240 В. Должно соответствовать электросети предприятия.
3. Электропитание: Ток 10-16 А. Определяет требования к электропроводке.
4. Частота импульсов: Измеряется в Гц. Влияет на скорость и качество сварки.
5. Энергия импульса: Измеряется в мДж. Определяет глубину провара и размер сварочной точки.
6. Длительность сварки: Измеряется в мс. Влияет на термическое воздействие на материал.
7. Ток сварки максимальный: Определяет максимальную мощность сварочного импульса.
8. Рабочее напряжение на электроде: Влияет на стабильность дуги.
9. Диаметр пятна: Размер лазерного пятна на поверхности. Определяет точность сварки.
10. Тип лазера: Рубиновый, Nd:YAG, волоконный. Определяет длину волны и область применения.
11. Тип газа и расход газа: Защитный газ (аргон, азот) и его расход (л/мин). Предотвращает окисление сварного шва.
12. Максимальное давление газа: Давление на входе и выходе (бар). Определяет требования к системе подачи газа.
13. Температурный режим: Рабочая температура оборудования.
14. Габаритные размеры: От компактных 1000x700x1150 мм до промышленных 450x780x1330 мм.
15. Вес: От 0,6 кг для компонентов до 148 кг для промышленных установок.
16. Интерфейс: Способ управления установкой (панель управления, компьютер).

Области применения лазерных технологий

• Ювелирное производство: Точечная сварка звеньев цепей, ремонт украшений, приварка штифтов и замков, нанесение гравировки, сварка разнородных металлов без припоя.
• Ремонт ювелирных изделий: Локальная сварка без нагрева всего изделия. Идеально для изделий с камнями, которые нельзя нагревать.
• Стоматология: Сварка зубных протезов, коронок и ортодонтических конструкций.
• Приборостроение: Сварка миниатюрных деталей приборов, герметизация корпусов.
• Электроника: Сварка микросхем, контактов, тонких проводников.
• Медицина: Производство медицинских инструментов и имплантатов.
• Аэрокосмическая промышленность: Сварка ответственных деталей из специальных сплавов.
• Маркировка и гравировка: Нанесение серийных номеров, логотипов, декоративных узоров.

Преимущества лазерных технологий

• Высокая точность: Диаметр лазерного пятна от долей миллиметра позволяет работать с миниатюрными деталями.
• Минимальная зона термического влияния: Лазерная сварка не нагревает всю заготовку, что критично для изделий с камнями и эмалью.
• Возможность сварки разнородных металлов: Лазер позволяет соединять металлы с разными температурами плавления.
• Сварка в труднодоступных местах: Лазерный луч можно направить в узкие щели и углубления.
• Отсутствие механического воздействия: Бесконтактная сварка не деформирует тонкие детали.
• Высокая скорость: Лазерная сварка в разы быстрее традиционных методов.
• Эстетика шва: Лазерный шов минимально заметен, не требует дополнительной обработки.
• Автоматизация: Возможность программирования режимов сварки для серийного производства.
• Универсальность: Один аппарат может выполнять сварку, гравировку и резку.

Рекомендации по выбору лазерной установки

• Для ювелирной мастерской: Компактные модели SL20 или ALS35S с мощностью 0,05-0,5 кВт. Оптимальное соотношение цены и функциональности.
• Для среднего производства: Модели SL50 или SL75 с мощностью 0,5-2 кВт. Баланс производительности и занимаемой площади.
• Для интенсивного производства: Промышленные модели SL100 с мощностью 2-12,5 кВт. Максимальная производительность для серийной сварки.
• Для микро-сварки: Аппараты точечной сварки PUK с иглами для работы с очень мелкими деталями.
• Для гравировки: Лазерные гравировальные установки для нанесения узоров и маркировки.
• По типу лазера: Рубиновые лазеры для ювелирных работ, Nd:YAG для универсальных задач, волоконные для маркировки.
• По напряжению сети: Выбирайте модель с напряжением, соответствующим вашей сети (115 В или 240 В).

Технология лазерной сварки

1. Подготовка изделия: Очистите поверхности от загрязнений, жиров и оксидов. Точно совместите свариваемые детали.
2. Настройка параметров: Установите мощность, длительность импульса, частоту и диаметр пятна согласно требованиям для конкретного материала.
3. Подача защитного газа: Включите подачу аргона или другого защитного газа для предотвращения окисления шва.
4. Фокусировка луча: Настройте фокус лазерного луча на поверхность свариваемого материала.
5. Сварка: Нанесите лазерный импульс на место сварки. При необходимости выполните несколько импульсов для получения шва требуемой прочности.
6. Контроль качества: Осмотрите сварной шов на предмет равномерности, отсутствия пор и трещин.
7. Очистка: Удалите окалину и загрязнения с поверхности шва.

Технология лазерной гравировки

1. Подготовка изображения: Создайте или загрузите изображение для гравировки в управляющую программу.
2. Настройка параметров: Установите мощность, скорость и частоту лазера для требуемой глубины гравировки.
3. Фиксация изделия: Надежно закрепите изделие в рабочей камере.
4. Фокусировка: Настройте фокус лазерного луча на поверхность изделия.
5. Запуск гравировки: Запустите процесс гравировки. Контролируйте процесс через смотровое окно.
6. Контроль качества: Осмотрите гравировку на предмет четкости и глубины.
7. Очистка: Удалите продукты гравировки с поверхности изделия.

Типичные ошибки при работе с лазерными установками

• Неправильная фокусировка: Нерезкий луч снижает качество сварки и гравировки.
• Неправильные параметры: Слишком высокая мощность прожигает материал, слишком низкая — не обеспечивает сварку.
• Отсутствие защитного газа: Работа без газа приводит к окислению шва и ухудшению качества.
• Загрязненная оптика: Грязные зеркала и стекла снижают мощность лазера и могут повредить оптику.
• Использование неоригинальных запчастей: Неоригинальные зеркала и стержни снижают качество работы и могут повредить установку.
• Превышение ресурса лампы накачки: Работа с изношенной лампой снижает мощность лазера.
• Игнорирование техники безопасности: Работа без защитных очков опасна для зрения.
• Неправильное заземление: Отсутствие заземления может привести к поражению электрическим током.
• Работа с открытой камерой: Лазерное излучение опасно для глаз и кожи.
• Игнорирование обслуживания: Отсутствие регулярного ТО снижает срок службы установки.

Уход и обслуживание лазерных установок

• Очистка оптики: Регулярно очищайте зеркала и защитные стекла специальными средствами. Грязная оптика снижает мощность лазера.
• Замена фильтров: Своевременно заменяйте воздушные и водяные фильтры. Загрязненные фильтры ухудшают охлаждение.
• Замена лампы накачки: Меняйте лампу при снижении мощности лазера или по регламенту производителя.
• Проверка рубинового стержня: Осматривайте стержень на предмет трещин и загрязнений. При необходимости замените.
• Контроль системы охлаждения: Проверяйте уровень и чистоту охлаждающей жидкости. Перегрев установки приводит к поломке.
• Проверка системы подачи газа: Осматривайте шланги и соединения на предмет утечек.
• Калибровка: Периодически калибруйте параметры лазера для поддержания точности.
• Профилактический осмотр: Проводите регулярный осмотр установки для выявления износа компонентов.
• Ведение журнала: Фиксируйте параметры работы и проведенное обслуживание.
• Профессиональное ТО: Раз в год проводите профессиональное обслуживание у специалистов.

Техника безопасности при работе с лазерными установками

• Защитные очки: Всегда используйте специальные защитные очки для лазерного излучения. Лазерный луч опасен для глаз даже при отражении.
• Закрытая камера: Работайте только с закрытой рабочей камерой. Лазерное излучение может повредить глаза и кожу.
• Ключ безопасности: Храните ключ от установки в безопасном месте. Не оставляйте установку без присмотра включенной.
• Аварийная кнопка: Убедитесь в работоспособности кнопки аварийного выключателя перед началом работы.
• Заземление: Установка должна быть надежно заземлена для предотвращения поражения электрическим током.
• Вентиляция: Обеспечьте вентиляцию рабочей зоны. При лазерной сварке выделяются вредные газы и аэрозоли.
• Огнестойкость: Лазерный луч может воспламенить горючие материалы. Держите огнетушитель в доступном месте.
• Обучение персонала: К работе с лазерными установками допускаются только обученные сотрудники.
• Предупреждающие знаки: Разместите предупреждающие знаки о лазерной опасности на рабочем месте.
• Защитные экраны: Используйте защитные экраны для предотвращения отражения луча.
• Отключение при обслуживании: При замене запчастей отключайте установку от сети и извлекайте ключ.

Сравнение моделей лазерных сварочных установок

Подбор запчастей под модель установки

Подбор припоя для лазерной сварки

• Для золотых изделий: Припой ПСР 45 (45% серебра) обеспечивает прочное соединение золотых сплавов.
• Для серебряных изделий: Припой ПСР 40 (40% серебра) оптимален для серебряных сплавов.
• Для медных изделий: Припой ПМФОЦр 6-4-0,03 для пайки меди и ее сплавов.
• Размер прутка: Стандартный размер 2,0 мм подходит для большинства ювелирных задач.

Организация рабочего места с лазерной установкой

Для безопасной и эффективной работы необходимо правильно организовать рабочее место:

• Планирование пространства: Оставьте пространство вокруг установки для обслуживания. Учитывайте габаритные размеры модели.
• Подключение к коммуникациям: Обеспечьте доступ к электросети (115 В или 240 В), системе подачи защитного газа и вентиляции.
• Система подачи газа: Установите баллон с аргоном и редуктор. Проверьте герметичность соединений.
• Вентиляция: Установите вытяжную вентиляцию для удаления вредных газов и аэрозолей.
• Освещение: Обеспечьте яркое освещение рабочей зоны для контроля процесса.
• Средства защиты: Разместите защитные очки, перчатки и огнетушитель в доступном месте.
• Хранение запчастей: Организуйте место для хранения оригинальных запчастей и расходных материалов.

Экономическая эффективность лазерных технологий

Инвестиции в лазерное оборудование окупаются за счет:

• Снижения трудозатрат: Лазерная сварка в разы быстрее традиционных методов.
• Повышения качества: Минимальная зона термического влияния снижает процент брака.
• Увеличения производительности: Высокая скорость обработки повышает выпуск продукции.
• Экономии материалов: Точный контроль процесса снижает расход припоя.
• Универсальности: Один аппарат выполняет сварку, гравировку и резку.
• Возможности ремонта: Лазерная сварка позволяет ремонтировать изделия, недоступные для традиционных методов.

Профессиональный подбор лазерного оборудования

Правильный выбор лазерной установки зависит от типа выполняемых работ, объемов производства, требуемой точности и бюджета. Наши специалисты помогут подобрать оптимальную модель для ваших задач — от компактной установки SL20 для небольшой ювелирной мастерской до промышленной SL100 для серийного производства. Мы проконсультируем по мощности, типу лазера, габаритам и комплектации, а также порекомендуем оригинальные запчасти и расходные материалы для бесперебойной работы оборудования. Для сложных задач предлагаем подбор полного комплекта оборудования с обучением персонала.
